Numa plataforma petrolífera offshore no Mar do Norte, uma linha de gás de alta pressão opera a 350 bar e 120°C. Os flanges que conectam as seções do tubo são vedados comJuntas de junta de anelfeito de aço inoxidável SS316L. Essas juntas devem suportar não apenas a extrema pressão e temperatura do fluido do processo, mas também o ataque implacável da névoa salina, da umidade e do movimento constante do mar. Uma falha na junta aqui não é um pequeno inconveniente; é um evento catastrófico que pode causar incêndio, explosão, desastre ambiental e perda de vidas. A escolha do material da junta é, portanto, uma das decisões mais críticas na engenharia offshore. O SS316L emergiu como o material preferido para juntas de junta anelar nesses ambientes porque oferece uma combinação única de resistência à corrosão, resistência mecânica e estabilidade térmica que nenhum outro material pode igualar a um custo comparável.
As juntas de junta circular são vedações metálicas usadas em aplicações de alta pressão e alta temperatura. Eles são projetados para se encaixarem em uma ranhura especialmente usinada na face do flange, criando uma vedação metal com metal quando os flanges são aparafusados. A ação de vedação depende da deformação do material da gaxeta na ranhura, o que cria uma junta estanque e à prova de vazamentos. O material da junta determina sua capacidade de resistir às tensões corrosivas e mecânicas da aplicação. O SS316L, uma versão com baixo teor de carbono do aço inoxidável 316 padrão, é particularmente adequado para ambientes marítimos e offshore devido à sua excelente resistência à corrosão por cloretos e corrosão em fendas. NoMateriais de vedação Co. de Ningbo Kaxite, Ltd., nossa fábrica fabrica juntas de junta de anel de SS316L e outras ligas de alto desempenho há mais de 15 anos, e refinamos nossa seleção de materiais e processos de produção para atender aos requisitos mais exigentes da indústria offshore.
O ambiente marinho é um dos ambientes naturais mais corrosivos do planeta. A água do mar contém aproximadamente 3,5% de sais dissolvidos, principalmente cloreto de sódio, juntamente com quantidades menores de sais de magnésio, cálcio e potássio. Esses sais fazem da água do mar um excelente eletrólito, que acelera os processos de corrosão eletroquímica. Para componentes metálicos, a combinação de íons cloreto, oxigênio dissolvido e umidade cria um ataque implacável que pode causar a degradação até mesmo de materiais de alta qualidade com o tempo. Nas aplicações offshore, os desafios são ainda maiores. A atmosfera está saturada com névoa salina, as temperaturas oscilam entre o calor tropical e o frio ártico e as tensões mecânicas são intensas. A tabela abaixo resume os principais desafios de corrosão em ambientes marinhos e offshore.
| Desafio de corrosão | Descrição | Impacto nas juntas |
| Pitting de Cloreto | Ataque localizado por íons cloreto | Buracos e degradação da superfície |
| Corrosão em fendas | Ataque em áreas estagnadas | Degradação em superfícies de vedação |
| Corrosão Galvânica | Metais diferentes em contato | Corrosão acelerada de metais menos nobres |
| Fissuração por corrosão sob tensão | Corrosão sob tensão de tração | Rachaduras e falhas repentinas |
| Erosão Corrosão | Fluxo de fluido de alta velocidade | Remoção mecânica de óxido protetor |
As consequências da corrosão nas juntas de junta anelar são graves. Uma junta corroída pode perder sua força de vedação, causando vazamentos. Uma junta rachada pode falhar catastroficamente. Numa plataforma offshore de petróleo ou gás, um vazamento na junta pode liberar hidrocarbonetos inflamáveis, criando risco de incêndio ou explosão. Num oleoduto marítimo, um vazamento pode causar contaminação ambiental. Numa usina de dessalinização, um vazamento pode comprometer a qualidade da água. A seleção de um material resistente à corrosão como o SS316L não é, portanto, apenas uma preferência de qualidade; é um imperativo de segurança. Nossa fábrica em Kaxite tem ampla experiência no fornecimento de juntas de anel para aplicações marítimas e offshore, e entendemos a importância crítica da seleção de materiais nesses ambientes.
Ao selecionar um material para juntas de junta circular em ambientes marítimos e offshore, os engenheiros devem escolher entre uma variedade de opções, incluindo aço carbono, aço inoxidável, aço inoxidável duplex e ligas exóticas como Inconel e Monel. Cada material tem sua própria combinação de resistência à corrosão, resistência mecânica e custo. SS316L é frequentemente a escolha preferida porque oferece o melhor equilíbrio entre desempenho e custo para muitas aplicações marítimas. Para entender o porquê, é útil comparar o SS316L com outros materiais comuns. A tabela abaixo fornece uma comparação das principais propriedades desses materiais.
| Material | Resistência à corrosão na água do mar | Resistência Mecânica | Custo | Aplicação Típica |
| Aço carbono | Ruim (requer revestimento) | Alto | Baixo | Aplicações secas e não críticas |
| SS304 | Moderado (corrosão em cloretos) | Alto | Baixo | Uso geral, ambientes amenos |
| SS316L | Excelente (resiste à corrosão por cloretos) | Alto | Médio | Processamento marítimo, offshore e químico |
| SS Duplex | Excelente | Muito alto | Alto | Marinha de alta pressão e alta temperatura |
| Inconel 625 | Excelente | Muito alto | Muito alto | Ambientes extremos, gás ácido |
| Monel 400 | Excelente | Alto | Alto | Tubulação de água do mar, trocadores de calor |
A principal vantagem do SS316L sobre o SS304 é o seu conteúdo de molibdênio. SS316L contém 2-3% de molibdênio, o que melhora significativamente sua resistência à corrosão por pites e frestas em ambientes contendo cloreto. O SS304, que não contém molibdênio, é suscetível à corrosão na água do mar, especialmente em áreas estagnadas onde os cloretos podem se concentrar. O aço inoxidável duplex oferece resistência e resistência à corrosão ainda maiores, mas é mais caro e mais difícil de usinar. Inconel e Monel oferecem os mais altos níveis de resistência à corrosão, mas o seu custo pode ser proibitivo para muitas aplicações. SS316L oferece a melhor combinação de resistência à corrosão, resistência mecânica e custo para a maioria das aplicações de juntas de anel marítimas e offshore.
O “L” em SS316L significa “baixo carbono”. O padrão SS316 tem um teor máximo de carbono de 0,08%, enquanto o SS316L tem um teor máximo de carbono de 0,03%. Esta diferença pode parecer pequena, mas tem um impacto significativo no desempenho do material em aplicações de soldagem e altas temperaturas. Quando aços inoxidáveis austeníticos como SS316 são aquecidos a temperaturas entre 425°C e 815°C, precipitados de carboneto de cromo se formam nos limites dos grãos. Este processo é conhecido como sensibilização. A formação de carbonetos de cromo esgota o cromo nas áreas circundantes, reduzindo sua resistência à corrosão. Num ambiente marinho, as áreas sensibilizadas são altamente suscetíveis à corrosão intergranular. Ao reduzir o teor de carbono, o SS316L minimiza a formação de carbonetos de cromo, tornando-o resistente à sensibilização e à corrosão intergranular.
O baixo teor de carbono do SS316L também melhora a sua soldabilidade. Quando o SS316 é soldado, a zona afetada pelo calor pode ficar sensibilizada se o teor de carbono for muito alto. O SS316L pode ser soldado sem tratamento térmico pós-soldagem na maioria das aplicações, porque o baixo teor de carbono evita a sensibilização. Isto é particularmente importante para juntas de junta anelar, que podem ser fabricadas por soldagem ou usinagem. A tabela abaixo resume as principais propriedades químicas e mecânicas do SS316L.
| Propriedade | Especificação |
| Carbono (C) máx. | 0,03% |
| Cromo (Cr) | 16 - 18% |
| Níquel (Ni) | 10 - 14% |
| Molibdênio (Mo) | 2 - 3% |
| Manganês (Mn) máx. | 2,0% |
| Silício (Si) máx. | 0,75% |
| Fósforo (P) máx. | 0,045% |
| Enxofre (S) máx. | 0,030% |
| Resistência à tracção | 485 - 690 MPa |
| Força de rendimento (compensação de 0,2%) | 170 - 310 MPa |
| Alongamento | 40% mínimo |
| Dureza (Rockwell B) | 95 máx. |
Na Ningbo Kaxite Sealing Materials Co., Ltd., nossa fábrica usa apenas material SS316L certificado de fornecedores confiáveis. Verificamos a composição química e as propriedades mecânicas de cada lote de material que recebemos. Também realizamos testes de corrosão intergranular em nossas juntas acabadas para garantir que atendam aos requisitos da ASTM A262 Prática E. Esse rigoroso controle de qualidade garante que nossas juntas de junta circular ofereçam desempenho confiável nos ambientes marítimos e offshore mais exigentes.
O desempenho de uma junta de junta anelar depende não apenas do material, mas também da sua geometria. A junta foi projetada para encaixar em uma ranhura na face do flange. Quando os flanges são aparafusados, a junta é comprimida e seu material deforma-se para preencher a ranhura e criar uma vedação. A forma da junta e da ranhura determina o mecanismo de vedação. Existem vários perfis padrão de Ring Joint Gasket, cada um com suas próprias características. Os mais comuns são os tipos R, RX e BX. O tipo R é um anel oval ou octogonal usado em aplicações padrão. O tipo RX é um anel oval modificado usado em aplicações de alta pressão. O tipo BX é um anel hexagonal usado em aplicações de alta pressão e alta temperatura. A tabela abaixo resume as principais características desses perfis.
| Perfil | Forma | Classificação de pressão | Aplicação Típica |
| R | Oval ou Octogonal | Até 10.000psi | Uso geral, cabeças de poço |
| RX | Oval modificado | Até 15.000 psi | Pressão mais alta, serviço ácido |

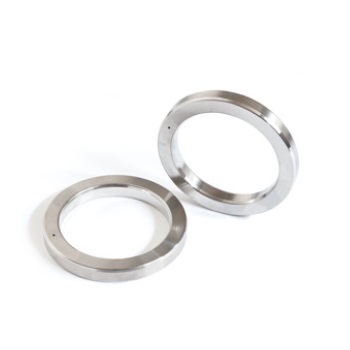

| BX | Hexagonal | Até 20.000 psi | Alta pressão, alta temperatura |
A escolha do perfil depende da pressão, da temperatura e da natureza do fluido a ser vedado. O tipo R é o mais comum e adequado para uma ampla gama de aplicações. O tipo RX é usado em aplicações de alta pressão e possui uma geometria ligeiramente diferente que melhora o desempenho da vedação. O tipo BX é usado nas aplicações mais exigentes e foi projetado para fornecer uma vedação confiável em pressões de até 20.000 psi. Na Ningbo Kaxite Sealing Materials Co., Ltd., nossa fábrica fabrica juntas de junta de anel em todos esses perfis, em uma variedade de tamanhos para atender às especificações de flange padrão.
A tabela a seguir fornece as principais especificações de desempenho para nossas juntas de junta de anel SS316L. Estas especificações são baseadas em testes padrão e são fornecidas como referência para engenheiros e especialistas em compras.
| Parâmetro | Especificação | Padrão de teste |
| Material | SS316L (UNS S31603) | ASTM A182, ASTM A479 |
| Dureza | ≤ 160 peso corporal | ASTM E10 |
| Resistência à tracção | ≥ 485 MPa | ASTM E8 |
| Força de rendimento | ≥ 170 MPa | ASTM E8 |
| Alongamento | ≥ 40% | ASTM E8 |
| Corrosão Intergranular | Passar | ASTM A262 Prática E |
| Temperatura máxima de operação | 800°C (contínuo) | — |
| Pressão operacional máxima | 20.000 psi (dependendo do perfil) | — |
| Acabamento de superfície | Ra 1,6 µm máx. | — |
| Tamanhos padrão | Perfis R, RX, BX por API 6A | API 6A |
Em nossa fábrica, fabricamos juntas de junta circular para atender a essas especificações e muito mais. Também podemos produzir juntas personalizadas para aplicações especiais. Nosso processo de controle de qualidade inclui inspeção dimensional, certificação de materiais e testes de desempenho. Fornecemos um certificado de conformidade com cada pedido, documentando a composição do material, propriedades mecânicas e resultados de testes. Este nível de documentação é essencial para aplicações offshore, onde a rastreabilidade e a garantia de qualidade são críticas.
Pergunta 1: Qual é a diferença entre as juntas de junta de anel SS316 e SS316L?
Resposta: A principal diferença é o teor de carbono. O SS316 tem um teor máximo de carbono de 0,08%, enquanto o SS316L tem um teor máximo de carbono de 0,03%. O menor teor de carbono do SS316L o torna resistente à sensibilização e à corrosão intergranular, o que é importante em aplicações soldadas e de alta temperatura. Para ambientes marítimos e offshore, o SS316L é geralmente preferido devido à sua resistência superior à corrosão.
Pergunta 2: As juntas de junta de anel SS316L podem ser usadas em serviços de gás ácido?
Resposta: SS316L não é recomendado para serviços com gás ácido (ambientes contendo H2S) porque é suscetível à fissuração por tensão de sulfeto. Para aplicações de gás ácido, normalmente é necessário um material mais duro, como Inconel 625 ou aço inoxidável duplex. A seleção do material da junta deve ser baseada na composição e nas condições específicas do fluido do processo. Nossa equipe técnica poderá aconselhar sobre o melhor material para sua aplicação.
Pergunta 3: Qual é a temperatura máxima que as juntas de junta de anel SS316L podem suportar?
Resposta: As juntas de junta de anel SS316L podem suportar temperaturas operacionais contínuas de até 800°C. Contudo, em temperaturas acima de 425°C, o material pode ser suscetível à sensibilização se não estiver devidamente estabilizado. Para aplicações de alta temperatura, é importante verificar se o material foi devidamente tratado termicamente e testado quanto à resistência à corrosão intergranular. Nossa fábrica fornece certificação de testes de corrosão intergranular para todas as juntas de alta temperatura.
Pergunta 4: Como seleciono o perfil correto do Ring Joint Gasket para minha aplicação?
Resposta: A seleção do perfil depende da pressão, temperatura e natureza do fluido. O tipo R é adequado para aplicações de uso geral de até 10.000 psi. O tipo RX é usado para pressões mais altas de até 15.000 psi. O tipo BX é usado para as aplicações mais exigentes de até 20.000 psi. A especificação do flange também ditará o perfil necessário. Nossa equipe técnica pode ajudá-lo a selecionar o perfil correto para sua aplicação específica.
Pergunta 5: Que documentação é fornecida com as juntas de junta de anel SS316L?
Resposta: Fornecemos um certificado de conformidade com cada pedido, documentando a composição do material, propriedades mecânicas e resultados de testes. Isso inclui a análise química, resultados de testes de tração, resultados de testes de dureza e resultados de testes de corrosão intergranular. Também fornecemos relatórios de inspeção dimensional e certificado de rastreabilidade do material. Esta documentação é essencial para garantia de qualidade e conformidade regulatória em aplicações marítimas e offshore.
As juntas de junta anelar SS316L são a escolha ideal para aplicações marítimas e offshore porque oferecem uma combinação única de resistência à corrosão, resistência mecânica e estabilidade térmica. O teor de molibdênio do SS316L oferece excelente resistência à corrosão por picadas de cloreto e em frestas, enquanto o baixo teor de carbono evita a sensibilização e a corrosão intergranular. O material pode ser usinado em uma variedade de perfis para atender aos requisitos de pressão e temperatura da aplicação. E pode ser certificado para atender aos mais rigorosos padrões de qualidade. Na Ningbo Kaxite Sealing Materials Co., Ltd., nossa fábrica possui a experiência e o equipamento para fabricar juntas de junta de anel SS316L que atendem aos requisitos mais exigentes da indústria offshore.
Esteja você projetando uma nova plataforma offshore ou mantendo uma já existente, convidamos você a entrar em contato com nossa equipe técnica para discutir seus requisitos de vedação. Podemos fornecer especificações detalhadas de produtos, certificações de materiais e suporte a aplicações. Nosso compromisso com a qualidade e a satisfação do cliente nos tornou um parceiro confiável para soluções de vedação em todo o mundo.
Entre em contato com a Ningbo Kaxite Sealing Materials Co., Ltd. hojepara discutir seus requisitos de junta de anel e descobrir como nossas juntas SS316L podem atender aos desafios de suas aplicações marítimas e offshore.
