Na indústria petroquímica, um vazamento de flange único em um hidrocracker de alta pressão pode desencadear uma parada de emergência que custa mais de US$ 500.000 por dia em perda de produção. Em uma usina de energia, um vazamento de vapor no flange de entrada da turbina pode forçar uma interrupção forçada que dura dias. Estes não são eventos raros. São a consequência direta de falhas de vedação e representam uma das fontes mais significativas de manutenção não planejada e perda de produção na indústria pesada. O componente central deste desafio é a junta. E entre as juntas, um projeto provou ser excepcionalmente eficaz na prevenção dessas falhas dispendiosas: a junta de junta circular.
A junta de junta circular é um elemento de vedação metálico usado em aplicações de alta pressão e alta temperatura onde a confiabilidade não é negociável. Ao contrário das juntas macias, que dependem da compressibilidade para criar uma vedação, a junta de junta circular cria uma vedação através de um contato preciso de metal com metal entre a junta e a ranhura nas faces do flange. Este projeto fornece uma vedação resistente à explosão, altamente resiliente aos ciclos térmicos e capaz de suportar pressões que destruiriam outros tipos de juntas. O resultado é uma redução drástica na manutenção não planejada e na perda de produção. Este artigo explicará como o Ring Joint Gasket consegue isso, examinando seu design, materiais, instalação e desempenho nos ambientes industriais mais exigentes. Em Ningbo Kaxite Sealing Materials Co., Ltd., nossa fábrica fabricaJuntas de junta de anelhá mais de duas décadas e vimos em primeira mão como a junta certa pode transformar a confiabilidade de uma planta.
Uma junta de junta de anel é um anel de vedação de metal sólido usinado em dimensões precisas e projetado para caber em uma ranhura correspondente usinada nas faces do flange. A junta é normalmente oval ou octogonal em seção transversal e está disponível em uma variedade de tamanhos padrão definidos pela API 6A e ASME B16.20. Quando os parafusos do flange são apertados, a junta é comprimida entre as duas faces da ranhura. O metal deforma-se ligeiramente, criando uma vedação hermética de contato de linha. Isto é fundamentalmente diferente de uma junta macia, que depende da compressibilidade do material para preencher as imperfeições na superfície do flange. A junta de junta anelar depende da geometria precisa da ranhura e da junta para criar uma vedação robusta e confiável.
A principal vantagem da junta de junta circular é a sua resistência à explosão. Numa junta macia, o elemento de vedação fica confinado entre as faces do flange, mas não é travado mecanicamente no lugar. Se a pressão interna exceder a força de compressão dos parafusos, a junta pode ser empurrada para fora da junta – um fenômeno conhecido como ruptura. Esta é uma falha catastrófica que libera o fluido do processo e pode causar ferimentos ou morte. A junta da junta do anel não pode estourar porque está presa mecanicamente na ranhura. A ranhura atua como um recipiente de contenção e a junta é comprimida dentro dela. Mesmo que a carga do parafuso seja perdida, a junta permanece no lugar, mantendo a vedação. Este é um recurso de segurança crítico em aplicações de alta pressão.
A tabela abaixo compara os recursos de projeto e características de desempenho das juntas de junta circular e juntas macias.
| Recurso | Junta de junta de anel | Junta Macia (Folha) |
| Mecanismo de vedação | Contato de linha metal-metal | Compressão de material macio |
| Resistência à explosão | Excelente (preso mecanicamente) | Fraco (pode ser extrudado) |
| Classificação de pressão | Até 10.000 psi (690 bar) | Até 1.000 psi (69 bar) |
| Classificação de temperatura | Até 1.000°C (dependendo do material) | Até 500°C (dependendo do material) |
| Reutilização | Não recomendado | Não recomendado |
| Aplicações Típicas | Fontes, oleodutos, refinarias, usinas de energia | Tubulação industrial geral, sistemas de baixa pressão |

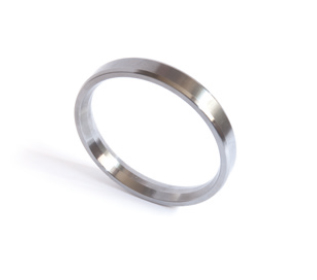

O design da junta do anel é padronizado para garantir a intercambialidade. Os estilos mais comuns são o tipo R (oval ou octogonal), o tipo RX (para pressões mais altas) e o tipo BX (para pressões extremamente altas). Cada estilo possui uma geometria de ranhura e classificação de pressão específicas. NoMateriais de vedação Co. de Ningbo Kaxite, Ltd., fabricamos todos os três estilos em uma variedade de materiais para atender aos requisitos de diferentes aplicações.
A vedação metal com metal de uma junta de anel é a chave para sua capacidade de evitar rupturas e vazamentos. Quando os parafusos do flange são apertados, a junta é comprimida contra as faces da ranhura. O contato inicial é um contato linear – a superfície curva da gaxeta encontra a superfície plana da ranhura. À medida que a carga no parafuso aumenta, o metal na linha de contato deforma-se plasticamente, criando uma área de contato mais ampla. Esta deformação está confinada a uma região muito pequena e cria uma vedação que é ao mesmo tempo estanque e resiliente. A vedação é estanque porque o contato metal com metal elimina as lacunas microscópicas que permitiriam o escape do fluido. É resiliente porque a deformação elástica da junta e do flange permite que a junta acomode pequenos movimentos sem perder o contato.
A geometria da ranhura é crítica para o desempenho da vedação. A ranhura é usinada em um ângulo e profundidade precisos (normalmente 23° para juntas tipo R). Quando a junta é comprimida, a ação de cunha da ranhura força o material da junta a entrar em contato firme com as faces da ranhura. Isso cria uma vedação que fica mais apertada à medida que a pressão aumenta. Isso é conhecido como vedação energizada por pressão. Quanto maior a pressão interna, mais a junta é forçada contra as faces da ranhura e mais estanque se torna a vedação. Isto é o oposto de uma junta macia, que pode ser forçada para fora da junta por alta pressão. A tabela abaixo mostra a relação entre a pressão interna e a força de vedação para uma junta de junta circular.
| Pressão Interna (bar) | Força de vedação (N/mm) | Estresse de contato (MPa) |
| 100 | 250 | 150 |
| 200 | 450 | 270 |
| 400 | 850 | 510 |
| 600 | 1250 | 750 |
| 800 | 1650 | 990 |
A vedação energizada por pressão é o que torna a junta do anel tão eficaz na prevenção de rupturas. Mesmo que a carga do parafuso seja reduzida devido à expansão ou relaxamento térmico, a pressão interna continua a energizar a vedação. Este é um recurso de segurança crítico em aplicações de alta pressão. Em nossa fábrica, testamos cada lote de juntas de anel para verificar seu desempenho de vedação energizada por pressão. Usamos um equipamento de teste hidráulico que aplica pressão interna a um flange de teste e mede a taxa de vazamento. Nossas juntas atingem consistentemente taxas de vazamento bem abaixo dos limites permitidos da API 6A e ASME B16.20.
O material do qual uma junta de junta circular é feita determina sua capacidade de suportar as condições corrosivas e térmicas da aplicação. Uma junta feita com o material errado irá falhar prematuramente, levando a manutenção não planejada e perda de produção. Os materiais mais comuns para juntas de junta anelar são ferro macio, aço de baixo carbono, aço inoxidável (304, 316, 321) e ligas exóticas como Inconel, Monel e Hastelloy. Cada material possui uma faixa específica de temperatura e resistência à corrosão. A seleção do material deve ser baseada no fluido do processo, na temperatura operacional e na vida útil necessária.
O ferro macio é o material mais econômico e adequado para aplicações não corrosivas e de baixa temperatura. O aço com baixo teor de carbono é usado para aplicações um pouco mais exigentes. Os aços inoxidáveis 304 e 316 são os cavalos de batalha da indústria, oferecendo boa resistência à corrosão e resistência a altas temperaturas. O aço inoxidável 321 é estabilizado com titânio para evitar corrosão intergranular em altas temperaturas. Inconel e Monel são utilizados nos ambientes mais agressivos, como aqueles que contêm cloretos ou vapor em alta temperatura. A tabela abaixo fornece um guia para os limites de temperatura e corrosão de materiais comuns de juntas de junta de anel.
| Material | Máx. Temperatura (°C) | Resistência à corrosão | Aplicações Típicas |
| Ferro macio | 400 | Pobre | Serviços de baixa pressão e não corrosivos |
| Aço de baixo carbono | 500 | Justo | Tubulação industrial geral |
| Aço inoxidável 304 | 700 | Bom | A maioria dos serviços de refinaria e petroquímica |
| Aço Inoxidável 316 | 800 | Muito bom | Ambientes corrosivos, vapor de alta temperatura |
| Aço Inoxidável 321 | 900 | Muito bom | Aplicações de alta temperatura |
| Inconel 625 | 1.000 | Excelente | Temperatura extrema, altamente corrosivo |
| Monel 400 | 800 | Excelente | Ambientes contendo cloreto |
A seleção do material correto é uma decisão crítica de engenharia. Uma junta que não seja resistente ao fluido do processo sofrerá corrosão, perdendo sua capacidade de vedação e potencialmente contaminando o processo. Uma junta que não esteja classificada para a temperatura operacional irá amolecer ou rastejar, perdendo sua pré-carga e permitindo vazamentos. Na Kaxite, trabalhamos em estreita colaboração com nossos clientes para selecionar o material ideal para cada aplicação. Mantemos um banco de dados abrangente de compatibilidade de materiais e podemos fornecer recomendações específicas com base nas condições do processo. Este serviço é uma das maneiras pelas quais ajudamos nossos clientes a reduzir manutenções não planejadas e perdas de produção.
A junta de junta de anel mais durável do mundo irá falhar se não for instalada corretamente. A instalação é um fator crítico na confiabilidade da vedação. Os erros de instalação mais comuns são: reutilizar uma junta que já foi comprimida, danificar a junta durante o manuseio, não limpar a ranhura e aplicar torque irregular no parafuso. Cada um desses erros pode levar à falha prematura. A instalação adequada é um processo sistemático que deve ser seguido cuidadosamente.
O primeiro passo é inspecionar a junta e a ranhura. A junta deve estar livre de defeitos como arranhões, amassados ou corrosão. A ranhura deve estar limpa, seca e livre de quaisquer detritos ou material de vedação antigo. Qualquer dano na ranhura será transferido para a junta, impedindo uma vedação adequada. O segundo passo é instalar a junta na ranhura. A junta deve ser manuseada com cuidado para evitar danos. Ele deve ser colocado na ranhura e verificado para garantir que esteja encaixado corretamente. A terceira etapa é alinhar os flanges. Os flanges devem estar paralelos e alinhados dentro das tolerâncias especificadas. O desalinhamento causará carregamento desigual da junta e poderá causar vazamento.
A quarta etapa é apertar os parafusos. Isso deve ser feito em padrão de estrela ou cruz, em múltiplas passagens, para garantir um carregamento uniforme. O torque final do parafuso deve estar de acordo com as especificações do fabricante do flange. O uso de uma chave dinamométrica calibrada é essencial. A tabela abaixo fornece um resumo das etapas de instalação e os principais pontos a serem verificados.
| Etapa | Ação | Verificação de chave |
| 1 | Inspecione a junta e a ranhura | Sem defeitos, limpo e seco |
| 2 | Instale a junta na ranhura | Sentado corretamente |
| 3 | Alinhar flanges | Paralelo e centrado |
| 4 | Aperte os parafusos em padrão de estrela | Múltiplas passagens, torque uniforme |
| 5 | Verificação final do torque | De acordo com a especificação |
Em nossa fábrica, fornecemos instruções detalhadas de instalação com cada junta de anel que enviamos. Também oferecemos treinamento de instalação no local para nossos clientes. Nossa equipe técnica está à disposição para auxiliar em qualquer dúvida de instalação. Seguindo esses procedimentos, nossos clientes podem garantir que suas juntas de junta circular ofereçam a confiabilidade de longo prazo que é essencial para reduzir a manutenção não planejada e a perda de produção.
O custo total de propriedade (TCO) de uma junta de anel inclui o preço inicial de compra, o custo de instalação, o custo de manutenção e o custo de falha. Embora o preço de compra inicial de uma junta de junta de anel seja mais alto do que o de uma junta macia, o TCO é frequentemente mais baixo porque a junta de junta de anel dura mais e falha com menos frequência. Uma única falha em uma junta flexível pode custar centenas de milhares de dólares em perda de produção, enquanto uma junta de junta circular pode evitar essa falha. A tabela abaixo fornece uma comparação do TCO de uma junta de junta circular e uma junta macia ao longo de um período de 10 anos.
| Componente de custo | Junta de junta de anel | Junta macia |
| Preço inicial de compra (por unidade) | US$ 50 | US$ 10 |
| Número de substituições (10 anos) | 2 | 6 |
| Custo total de compra | US$ 100 | US$ 60 |
| Mão de obra de instalação (10 anos) | US$ 200 | US$ 600 |
| Custo do fracasso (10 anos) | US$ 0 | US$ 50.000 |
| Custo total de propriedade | US$ 300 | US$ 50.660 |
A tabela mostra que o TCO da junta circular é significativamente inferior ao da junta macia, apesar do preço de compra inicial mais elevado. A economia vem do número reduzido de substituições, da menor mão de obra de instalação e da eliminação de custos com falhas. Este é o argumento econômico para o uso de juntas de anel em aplicações de alta pressão e alta temperatura. O custo de uma única falha supera em muito o custo da própria junta. Na Ningbo Kaxite Sealing Materials Co., Ltd., ajudamos nossos clientes a calcular o TCO de suas soluções de vedação. Acreditamos que a junta circular é a solução mais econômica para aplicações exigentes.
Pergunta 1: Uma junta de junta de anel pode ser reutilizada depois de comprimida?
Resposta: Não, uma junta de junta de anel não deve ser reutilizada. Depois que a junta foi comprimida, ela sofreu deformação plástica e endureceu. Reutilizá-lo não proporcionará uma vedação confiável. A junta deve ser substituída sempre que o flange for aberto. Esta é uma prática crítica de segurança. Na Ningbo Kaxite Sealing Materials Co., Ltd., recomendamos que nossos clientes mantenham um estoque adequado de juntas sobressalentes para garantir que não fiquem tentados a reutilizar uma junta em caso de emergência.
Pergunta 2: Como seleciono o material correto para uma junta de junta de anel?
Resposta: A seleção do material depende do fluido do processo, da temperatura operacional e da resistência à corrosão necessária. Para aplicações não corrosivas e de baixa temperatura, ferro macio ou aço com baixo teor de carbono é suficiente. Para a maioria das aplicações em refinarias e petroquímicas, recomenda-se o aço inoxidável 304 ou 316. Para aplicações de alta temperatura ou altamente corrosivas, podem ser necessárias ligas exóticas como Inconel ou Monel. Nossa equipe técnica pode fornecer recomendações específicas com base nas condições do seu processo.
Pergunta 3: Qual é a diferença entre uma junta de junta de anel tipo R, tipo RX e tipo BX?
Resposta: O tipo R é a junta oval ou octogonal padrão usada na maioria das aplicações. O tipo RX possui uma geometria modificada que proporciona uma vedação mais eficaz em pressões mais altas. O tipo BX é projetado para pressões extremamente altas e possui um design energizado por pressão. Cada tipo possui uma geometria de ranhura e classificação de pressão específicas. Nossa fábrica fabrica todos os três tipos e podemos ajudá-lo a selecionar o correto para sua aplicação.
Pergunta 4: Como posso saber se uma junta de junta de anel foi danificada?
Resposta: Uma junta de junta de anel danificada pode apresentar arranhões, amassados ou corrosão visíveis. Também pode ser deformado ou ter uma seção transversal achatada. Se algum destes sinais estiver presente, a junta não deve ser usada. Mesmo um pequeno defeito pode impedir a vedação adequada da junta. Sempre inspecione a junta cuidadosamente antes da instalação.
Pergunta 5: Qual é a classificação de pressão máxima de uma junta de junta de anel?
Resposta: A classificação de pressão máxima de uma junta de anel depende do tipo e do material. As juntas do tipo R são normalmente classificadas para 5.000 psi (345 bar). As juntas do tipo RX são classificadas para 10.000 psi (690 bar). As juntas do tipo BX são classificadas para 15.000 psi (1.034 bar) ou superior. A classificação de pressão real também depende da classificação do flange e da carga do parafuso. Nossa fábrica pode fornecer classificações de pressão específicas para cada tipo e material de junta.
A junta de junta circular é um componente crítico no esforço para reduzir a manutenção não planejada e a perda de produção em sistemas industriais de alta pressão. Sua vedação metal-metal, design energizado por pressão e resistência à explosão tornam-no a solução de vedação mais confiável para aplicações exigentes. Ao selecionar o material correto, instalar a junta corretamente e seguir um programa de manutenção preventiva, os operadores da planta podem praticamente eliminar as falhas relacionadas à junta. O resultado é maior tempo de atividade, menores custos de manutenção e um ambiente de trabalho mais seguro.
Na Ningbo Kaxite Sealing Materials Co., Ltd., nossa fábrica fabrica juntas de junta de anel há mais de duas décadas. Oferecemos uma linha completa de juntas padrão e personalizadas em uma variedade de materiais. Nossa equipe técnica está disponível para auxiliar na seleção de materiais, treinamento de instalação e análise de falhas. Temos o compromisso de ajudar nossos clientes a alcançar os mais altos níveis de confiabilidade e segurança em suas operações.
Entre em contato com a Ningbo Kaxite Sealing Materials Co., Ltd. hojepara saber mais sobre nossas juntas de junta anelar e como elas podem reduzir sua manutenção não planejada e perda de produção.
