Num gasoduto de alta pressão ou num hidrocracker de refinaria, as juntas flangeadas devem conter fluidos a pressões superiores a 400 bar e temperaturas que variam da temperatura ambiente até mais de 500°C. A junta que desempenha esta função de vedação não é uma folha macia e compressível. É um anel de metal sólido – uma junta de junta de anel – que veda através de um mecanismo que é fundamentalmente diferente de uma junta convencional. A junta do anel não depende da elasticidade de um material de borracha ou grafite. Baseia-se na aplicação precisa da pré-carga do parafuso para forçar um contato metal com metal entre a gaxeta e a ranhura do flange. A pré-carga do parafuso é a força que ativa o desempenho de vedação da junta. Sem pré-carga suficiente, a junta do anel não vedará. Com pré-carga excessiva, o flange ou a junta podem ser danificados. A pré-carga do parafuso é a variável crítica que determina o sucesso ou fracasso da junta.
A questão de como a pré-carga do parafuso ativa o desempenho da vedação da junta do anel é uma questão de mecânica e ciência dos materiais. A pré-carga do parafuso cria uma tensão de assentamento na gaxeta, fazendo com que ela se adapte à ranhura do flange. O material da junta deve ter a dureza correta para deformar-se ligeiramente e preencher as irregularidades microscópicas na superfície da ranhura. O flange deve ser forte o suficiente para suportar a pré-carga sem ceder. E os parafusos devem ser apertados em um padrão controlado para garantir uma distribuição uniforme da carga ao redor do anel. Este artigo examinará a mecânica da pré-carga do parafuso, o projeto da junta do anel, o papel da dureza da junta e as considerações práticas para obter uma vedação confiável. Também forneceremos especificações detalhadas para nossosJuntas de junta de anelde nossa fábrica em Materiais de vedação Co. de Ningbo Kaxite, Ltd.

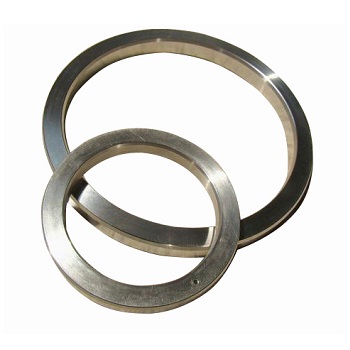

Uma junta de junta circular é um elemento de vedação metálico usado em juntas flangeadas de alta pressão e alta temperatura. Normalmente é feito de um anel de metal sólido com seção transversal oval ou octogonal. A junta foi projetada para se encaixar em uma ranhura usinada com precisão na face do flange. Quando os flanges são aparafusados, a junta é comprimida entre as duas ranhuras, criando uma vedação metal com metal. O mecanismo de vedação de uma junta de anel é diferente daquele de uma junta macia. Uma junta macia veda adaptando-se à superfície do flange e preenchendo as irregularidades microscópicas. Uma junta de junta de anel veda deformando levemente o metal e criando uma linha de contato com a ranhura. A tensão de contato na linha de contato é extremamente alta, o que cria uma vedação mesmo em pressões muito altas. A tabela abaixo resume as principais características de uma junta de junta circular.
| Recurso | Descrição |
| Material | Ferro macio, aço carbono, aço inoxidável, Monel, Inconel |
| Corte transversal | Oval ou octogonal |
| Mecanismo de vedação | Contato de linha metal-metal |
| Classificação de pressão | Até 10.000 psi (690 bar) e superior |
| Classificação de temperatura | -200°C a +850°C (dependendo do material) |
| Padrões | API 6A, ASME B16.20 |
Na Kaxite, nossa fábrica fabrica juntas de junta circular em uma variedade de materiais e tamanhos para atender aos requisitos das aplicações mais exigentes. Usamos usinagem de precisão para garantir que as dimensões da junta sejam precisas e o acabamento superficial esteja correto. Nossas juntas são certificadas de acordo com os padrões API 6A e ASME B16.20, garantindo que atendam aos mais altos níveis de qualidade e confiabilidade.
A pré-carga do parafuso é a tensão criada nos parafusos quando eles são apertados. É a força que une os flanges e comprime a junta. Sem a pré-carga do parafuso, os flanges não seriam mantidos juntos e a junta não seria comprimida. A pré-carga do parafuso é o que ativa o desempenho de vedação da junta do anel. Quando os parafusos são apertados, a força de pré-carga é transmitida através dos flanges para a junta. A junta é comprimida contra a ranhura, criando um contato de alta tensão que veda a junta. A quantidade de pré-carga determina a tensão de assentamento na junta, que por sua vez determina a qualidade da vedação. Se a pré-carga for muito baixa, a tensão de assentamento será insuficiente e a junta apresentará vazamento. Se a pré-carga for muito alta, o flange ou a junta poderão ceder, causando também um vazamento. A pré-carga do parafuso deve ser cuidadosamente calculada e controlada para garantir uma vedação confiável. A tabela abaixo ilustra a relação entre a pré-carga do parafuso e a tensão de assentamento da junta.
| Pré-carga do parafuso (kN) | Tensão de assentamento da junta (MPa) | Desempenho de vedação |
| 50 | 100 | Insuficiente; provavelmente vazará |
| 100 | 200 | Marginal; pode vazar sob pressão |
| 150 | 300 | Bom; selo confiável |
| 200 | 400 | Excelente; vedação ideal |
| 250 | 500 | Excessivo; risco de cedência do flange |
Em nossa fábrica, fornecemos aos nossos clientes recomendações detalhadas de aparafusamento para nossas juntas de junta circular. Especificamos a pré-carga necessária do parafuso, o padrão de aperto e os requisitos de lubrificação. Nossa equipe de engenharia pode ajudar no cálculo da pré-carga correta para sua combinação específica de flange e junta. Também oferecemos suporte técnico no local, se necessário.
A dureza da junta do anel é um fator crítico no seu desempenho de vedação. A junta deve ser macia o suficiente para deformar-se ligeiramente sob a pré-carga do parafuso, adaptando-se à ranhura do flange e criando uma vedação. No entanto, também deve ser suficientemente duro para resistir à extrusão e manter a sua forma sob alta pressão. A dureza da junta é determinada pelo material de que é feita. O ferro macio é o material mais macio e mais comumente usado. É adequado para aplicações de baixa pressão e baixa temperatura. O aço carbono é mais duro e é usado para pressões mais altas. O aço inoxidável é ainda mais duro e oferece resistência à corrosão. Monel e Inconel são utilizados para as aplicações mais exigentes, onde são necessárias alta resistência e resistência à corrosão. A tabela abaixo resume a dureza e as aplicações típicas de materiais comuns de juntas de junta de anel.
| Material | Dureza (HB) | Pressão Máxima (barra) | Aplicação Típica |
| Ferro macio | 90 - 120 | 100 | Água de baixa pressão, vapor |
| Aço carbono | 120 - 150 | 250 | Petróleo e gás, indústria geral |
| Aço inoxidável 304 | 150 - 180 | 400 | Química, petroquímica |
| Aço Inoxidável 316 | 150 - 180 | 400 | Ambientes corrosivos |
| Monel | 150 - 200 | 500 | Água do mar, alta temperatura |
| Inconel | 180 - 250 | 690 | Alta temperatura, alta pressão |
NoMateriais de vedação Co. de Ningbo Kaxite, Ltd., fabricamos juntas de junta circular em todos esses materiais. Também oferecemos uma variedade de níveis de dureza dentro de cada material para atender a diferentes aplicações. Nossa equipe de engenharia pode ajudá-lo a selecionar o material e a dureza certos para suas necessidades específicas.
A ranhura do flange é a área rebaixada na face do flange na qual a junta de junta do anel é colocada. As dimensões e o acabamento superficial da ranhura são críticos para o desempenho de vedação da junta. A ranhura deve ser usinada com tolerâncias precisas para garantir que a gaxeta esteja devidamente assentada e que a tensão de contato seja uniforme. O ângulo da ranhura, a profundidade da ranhura e a largura da ranhura afetam o desempenho da vedação. O acabamento superficial da ranhura deve ser suficientemente liso para permitir que a junta se deforme e preencha as irregularidades microscópicas, mas não tão liso que a junta não consiga aderir à superfície. A tabela abaixo resume os principais parâmetros de ranhura para juntas de junta de anel padrão.
| Parâmetro | Especificação | Importância |
| Ângulo da ranhura | 23° ± 1° (oval); 23° ± 1° (octogonal) | Garante assentamento e contato adequados |
| Profundidade do sulco | De acordo com API 6A/ASME B16.20 | Garante que a junta seja totalmente capturada |
| Largura da ranhura | De acordo com API 6A/ASME B16.20 | Garante que a junta se encaixe sem folga excessiva |
| Acabamento de Superfície (Ra) | 1,6 - 3,2 µm | Permite que a junta agarre e sele |
| Planicidade | 0,05 mm por 100 mm | Garante tensão de contato uniforme |
Em nossa fábrica, podemos fornecer suporte técnico no projeto e usinagem de ranhuras de flange. Também oferecemos um serviço de inspeção de ranhura para verificar se a ranhura atende aos requisitos da norma aplicável. Isto é importante porque uma ranhura desgastada ou danificada pode impedir que até mesmo uma junta nova vede adequadamente.
O cálculo da pré-carga do parafuso é uma etapa crítica no projeto e montagem de uma junta Ring Joint Gasket. A pré-carga deve ser suficiente para criar a tensão de assentamento necessária na gaxeta, mas não tão alta que ceda o flange ou os parafusos. O cálculo leva em consideração a tensão de assentamento da junta, as dimensões do flange, o tamanho e o material do parafuso e a pressão e temperatura de operação. A pré-carga é normalmente calculada usando o código ASME para caldeiras e vasos de pressão ou o padrão equivalente. Uma vez calculada a pré-carga, ela deve ser aplicada aos parafusos de maneira controlada. Isso normalmente é feito usando uma chave dinamométrica ou um tensor hidráulico. O padrão de aperto deve ser seguido para garantir uma distribuição uniforme da carga. A tabela abaixo resume as principais etapas na aplicação da pré-carga no parafuso.
| Etapa | Ação | Propósito |
| 1 | Limpe e inspecione o flange e a ranhura | Certifique-se de que não há detritos ou danos |
| 2 | Lubrifique os parafusos e as faces das porcas | Reduza o atrito e garanta uma pré-carga consistente |
| 3 | Aperte os parafusos em um padrão de estrela com 30% do torque alvo | Assente a junta e alinhe os flanges |
| 4 | Aperte os parafusos em padrão de estrela a 60% do torque alvo | Comprima gradualmente a junta |
| 5 | Aperte os parafusos em padrão estrela até 100% do torque alvo | Obtenha a pré-carga final |
| 6 | Verifique o torque após 24 horas | Compensar o arrepio e o relaxamento |
Na Ningbo Kaxite Sealing Materials Co., Ltd., oferecemos aos nossos clientes procedimentos detalhados de aparafusamento para nossas juntas de junta de anel. Também oferecemos treinamento e suporte no local para garantir que a pré-carga seja aplicada corretamente. Nosso objetivo é ajudar nossos clientes a obter sempre uma vedação confiável.
As principais especificações para uma junta de junta anelar incluem o tamanho da junta, a classe de pressão, o material, o tipo de seção transversal e a dureza. A tabela abaixo fornece um resumo das especificações típicas de nossas juntas de junta circular.
| Especificação | Faixa | Notas |
| Tamanho | 1/2" a 36" | De acordo com API 6A/ASME B16.20 |
| Classe de Pressão | Classe 150 a Classe 2500 | Também pressões API 6A |
| Material | Ferro macio, aço carbono, SS304, SS316, Monel, Inconel | Selecionado com base na aplicação |
| Tipo de seção transversal | Oval (R), Octogonal (RX), Alto desempenho (BX) | Selecionado com base na pressão e na ranhura |
| Dureza | Por padrão de material | Selecionado com base no material do flange |
| Acabamento de superfície | Ra 1,6 - 3,2 µm | Garante um assento adequado |
| Padrões | API 6A, ASME B16.20, DIN 2693 | Conformidade com padrões internacionais |
Em nossa fábrica, fabricamos juntas de junta circular para atender a essas especificações e muito mais. Podemos personalizar a junta para atender aos requisitos específicos do projeto, incluindo materiais especiais, tamanhos especiais e seções transversais especiais. Nossa equipe de engenharia pode auxiliar no processo de seleção e fornecer dados técnicos detalhados para o seu projeto.
Pergunta 1: Qual é a pré-carga de parafuso recomendada para uma junta de junta de anel?
Resposta: A pré-carga recomendada do parafuso depende do tamanho da junta, da classe de pressão, do material da junta e do material do flange. Normalmente é calculado usando o Código ASME para caldeiras e vasos de pressão ou o padrão equivalente. A pré-carga deve ser suficiente para criar a tensão de assentamento necessária na junta sem ceder o flange ou os parafusos. Na Ningbo Kaxite Sealing Materials Co., Ltd., fornecemos recomendações detalhadas de aparafusamento para cada uma de nossas juntas de junta de anel.
Pergunta 2: Uma junta de junta de anel pode ser reutilizada?
Resposta: Em geral, uma junta de junta anelar não deve ser reutilizada. Quando a junta é comprimida, ela se deforma plasticamente para se adaptar à ranhura. Esta deformação é permanente e a junta não retornará à sua forma original. A reutilização de uma junta de junta anelar pode resultar em vazamento porque a junta não vedará adequadamente na segunda vez. O padrão da indústria é substituir a junta sempre que a junta for aberta. Nossa fábrica recomenda usar uma junta nova para cada montagem.
Pergunta 3: Qual é a diferença entre uma junta de junta de anel oval e uma octogonal?
Resposta: A junta oval (tipo R) possui seção transversal arredondada e é usada em aplicações padrão. A junta octogonal (tipo RX) possui uma seção transversal plana que proporciona uma vedação mais eficiente em pressões mais altas. A junta octogonal requer um desenho de ranhura diferente da junta oval. A escolha entre os dois depende da classe de pressão e da ranhura do flange. Nossa equipe de engenharia pode ajudá-lo a selecionar o tipo certo para sua aplicação.
Pergunta 4: Como posso saber se minha junta de anel está vazando?
Resposta: Os sinais de vazamento na junta da junta do anel incluem fluido visível ou gás escapando da junta, uma queda na pressão do sistema e a presença de um som sibilante. Se você suspeitar de vazamento, a junta deve ser despressurizada e inspecionada imediatamente. A junta deve ser substituída e a ranhura do flange deve ser inspecionada quanto a danos. Vazamentos podem ser perigosos, especialmente em serviços de alta pressão ou tóxicos, portanto nunca devem ser ignorados.
Pergunta 5: Qual é o padrão de aperto correto para um flange de junta de anel?
Resposta: O padrão de aperto correto é um padrão em estrela, onde os parafusos são apertados em uma sequência cruzada. Os parafusos devem ser apertados em vários estágios, normalmente 30%, 60% e 100% do torque alvo. Isto garante que a junta seja comprimida uniformemente e que os flanges permaneçam paralelos. Após o aperto inicial, o torque deve ser verificado após 24 horas para compensar a deformação e o relaxamento. Na Ningbo Kaxite Sealing Materials Co., Ltd., fornecemos procedimentos detalhados de aperto para nossas juntas de junta de anel.
A pré-carga do parafuso é a força que ativa o desempenho de vedação de uma junta de junta circular. Sem pré-carga suficiente, a junta não pode deformar-se e criar o contato de alta tensão necessário para vedar juntas de alta pressão e alta temperatura. A pré-carga do parafuso deve ser cuidadosamente calculada, aplicada e controlada para garantir uma vedação confiável. O material da junta, a ranhura do flange e o procedimento de aparafusamento desempenham um papel no desempenho da vedação. Na Ningbo Kaxite Sealing Materials Co., Ltd., nossa fábrica tem o conhecimento e a experiência para fabricar juntas de junta de anel que atendam aos requisitos mais exigentes. Usamos materiais de alta qualidade, usinagem de precisão e testes rigorosos para garantir que cada junta que produzimos ofereça desempenho confiável. Também fornecemos suporte técnico abrangente para ajudar nossos clientes a obter um selo bem-sucedido.
Esteja você projetando um novo sistema de alta pressão ou fazendo manutenção em um existente, convidamos você a entrar em contato com nossa equipe técnica para discutir suas necessidades. Podemos fornecer especificações de produtos, recomendações de parafusos e suporte no local. Nosso compromisso com a qualidade e a satisfação do cliente nos tornou um parceiro confiável para aplicações de vedação em todo o mundo.
Entre em contato com Ningbo Kaxite Sealing Materials Co., Ltd. hojepara discutir seus requisitos de junta de anel e descobrir como nossos produtos podem garantir uma vedação confiável em suas aplicações mais exigentes.
