No vasto e variado cenário da vedação industrial, poucos produtos demonstraram o poder de permanência da junta de anel de ferro macio. Embora ligas exóticas, polímeros avançados e materiais compósitos tenham surgido ao longo das décadas, a junta de anel de ferro macio continua sendo uma solução ideal para engenheiros e profissionais de manutenção em inúmeros setores. A sua popularidade contínua não é uma questão de inércia ou falta de inovação; é uma prova de uma combinação única de propriedades que o tornam excepcionalmente adequado para uma ampla gama de aplicações industriais em geral.

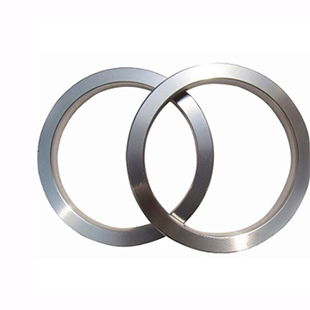

O apelo duradouro da junta de anel de ferro macio reside na sua simplicidade e eficácia. OJunta de junta de anelé um elemento de vedação metálico, normalmente de seção transversal octogonal ou oval, projetado para ser usado em conexões flangeadas com ranhuras correspondentes. Quando comprimida, a junta do anel de ferro macio deforma-se plasticamente, criando uma vedação hermética de metal com metal. Este projeto foi comprovado ao longo de mais de um século de uso em serviços de vapor, água, gás e petróleo. Sua popularidade se baseia na confiabilidade, versatilidade e economia. Este artigo fornece uma análise técnica abrangente da junta de anel de ferro macio, examinando suas propriedades de material, mecanismos de vedação, faixa de aplicação e os motivos pelos quais ela continua sendo uma escolha preferida para engenheiros em ambientes industriais em geral. Discutiremos também os parâmetros técnicos específicos que definem o seu desempenho e os critérios de seleção que garantem a sua aplicação eficaz.
Para entender por que a junta de anel de ferro macio continua popular, devemos primeiro entender seu design fundamental e princípio de vedação. A junta de junta circular é um elemento de vedação metálico usinado com precisão, normalmente apresentando uma seção transversal octogonal ou oval. É usado em conjunto com flanges que possuem uma ranhura correspondente, conhecida como flange de junta de anel (flange RTJ). O projeto é padronizado pela ASME B16.20 e API 6A, que definem as dimensões, materiais e requisitos de teste para juntas de junta circular.
O mecanismo de vedação da junta circular é baseado no princípio da deformação plástica. Quando os parafusos do flange são apertados, a junta é comprimida na ranhura do flange. O material de ferro macio, sendo relativamente macio e dúctil, deforma-se plasticamente, fluindo para preencher as pequenas irregularidades nas superfícies das ranhuras. Esta deformação cria uma vedação metal-metal altamente eficaz, com o material da junta em conformidade com o perfil da ranhura. A vedação resultante é capaz de suportar altas pressões e temperaturas. A chave é a suavidade do material de ferro, que permite que ele se deforme sem rachar, e a dureza do material do flange, que fornece uma contra-superfície rígida contra a qual a gaxeta é pressionada.
O design da Junta de Junta de Anel oferece diversas vantagens inerentes. Primeiro, a vedação metal-metal proporciona uma taxa de vazamento muito baixa, tornando-a adequada para aplicações onde o vazamento é inaceitável. Em segundo lugar, o design é altamente resistente à explosão, pois a junta é travada mecanicamente na ranhura. Terceiro, o projeto é relativamente simples de instalar e manter, com valores de torque padrão para aperto dos parafusos. A geometria da junta, seja octogonal ou oval, influencia a distribuição da pressão de vedação. O design octogonal fornece uma linha de vedação mais positiva, enquanto o design oval é frequentemente usado em aplicações mais antigas ou de baixa pressão. NoMateriais de vedação Co. de Ningbo Kaxite, Ltd.,fabricamos juntas de junta circular em designs octogonais e ovais, utilizando materiais de ferro macio de alta qualidade para garantir um desempenho de vedação confiável em uma variedade de aplicações industriais.
A tabela a seguir resume os principais recursos de projeto e princípios de vedação da junta RTJ de ferro macio.
| Recurso | Descrição | Beneficiar |
| Formato da junta | Seção transversal octogonal ou oval | Fornece uma linha de vedação definida; melhora a concentração da força de vedação |
| Material da junta | Ferro macio (aço com baixo teor de carbono, 0,05-0,15% C) | Permite a deformação plástica para preencher irregularidades superficiais; fornece alta eficiência de vedação |
| Mecanismo de vedação | Contato metal-metal através de deformação plástica | Cria uma vedação estanque, resistente à explosão |
| Ranhura de flange | Ranhura de junta de anel padrão (ASME B16.20) | Garante compatibilidade com flanges RTJ padrão |
| Carga do parafuso | Aplicado através de parafusos de flange para comprimir a junta | Cria a força de vedação; facilita a deformação e a vedação |
A simplicidade do design da junta de anel, combinada com sua robusta capacidade de vedação, tornou-a uma escolha confiável por décadas. Seu uso contínuo é uma prova da eficácia desta solução de engenharia, que foi aprimorada ao longo de anos de aplicação prática. O material de ferro macio, com suas propriedades específicas, é fundamental para esse sucesso.
As propriedades do material do ferro macio são a chave para sua eficácia como material de junta de anel. O termo "ferro macio" neste contexto refere-se a um aço de baixo carbono, normalmente com um teor de carbono de 0,05% a 0,15%. Este baixo teor de carbono confere ao material sua suavidade e ductilidade características. As propriedades específicas que o tornam adequado para juntas de junta anelar são sua baixa dureza, alta ductilidade, resistência à tração moderada e boa resistência à corrosão.
O ferro macio é caracterizado por sua baixa dureza, normalmente na faixa de 90-120 na escala de dureza Brinell (HB). Esta suavidade permite que a junta se deforme plasticamente sob a carga aplicada ao parafuso, permitindo que ela se adapte à superfície da ranhura do flange e crie uma vedação estanque. A ductilidade do material garante que ele se deformará sem rachar ou fraturar. A resistência à tração do ferro macio é moderada, normalmente variando de 350 a 450 MPa. Isto proporciona resistência suficiente para resistir às forças de extrusão que podem ocorrer durante a operação de alta pressão. Sua resistência à corrosão é geralmente adequada para a maioria dos fluidos industriais, embora não seja adequada para ambientes altamente corrosivos.
No contexto das juntas de junta circular, as propriedades específicas do material são definidas por normas, como ASME B16.20. A norma especifica a composição e dureza aceitáveis para juntas de ferro macio, garantindo que o material seja consistente e confiável. O material deve estar livre de defeitos como laminações, trincas ou inclusões que possam comprometer a vedação. Na Kaxite, fornecemos e inspecionamos cuidadosamente nossos materiais de ferro macio para garantir que atendam aos rigorosos requisitos desses padrões. Nossos processos de controle de qualidade incluem testes de dureza, testes de tração e inspeção visual para verificar se o material é adequado para a aplicação pretendida.
A tabela a seguir resume as principais propriedades do material de ferro macio usado em juntas de junta circular.
| Propriedade | Valor típico | Significado |
| Conteúdo de carbono | 0,05 - 0,15% | Determina suavidade e ductilidade |
| Dureza (Brinell HB) | 90 - 120 | Permite deformação plástica; garante selabilidade |
| Força de rendimento | 200 - 280 MPa | Tensão mínima necessária para deformação |
| Resistência à tracção | 350 - 450 MPa | Resiste à extrusão e mantém a integridade estrutural |
| Alongamento | 25 - 35% | Indica ductilidade; capacidade de deformar sem rachar |
| Resistência à corrosão | Moderado | Adequado para aplicações industriais em geral |
A seleção do ferro macio como material de vedação é uma escolha deliberada de engenharia. Sua combinação de propriedades – suavidade, ductilidade e resistência moderada – o torna um material de vedação eficaz para uma ampla gama de aplicações industriais em geral. A capacidade do material de se adaptar à superfície da ranhura é fundamental para a sua eficácia e a sua resistência à extrusão garante que a vedação permaneça intacta sob pressão. Este equilíbrio de propriedades provou ser eficaz ao longo de muitas décadas de uso, tornando-o uma escolha confiável e confiável.
O desempenho das juntas de junta de anel de ferro macio em aplicações industriais em geral é caracterizado por vários atributos principais. Isso inclui confiabilidade de vedação, resistência à pressão e temperatura, facilidade de instalação e compatibilidade com uma ampla variedade de fluidos. Estas características de desempenho são as principais razões pelas quais a junta continua popular entre engenheiros e profissionais de manutenção.
A confiabilidade da vedação é sem dúvida a característica de desempenho mais importante. A capacidade da junta de ferro macio de se deformar plasticamente e se adaptar à ranhura do flange cria uma vedação altamente eficaz. Esta vedação é resistente à explosão, mesmo sob condições de alta pressão, e é capaz de manter uma baixa taxa de vazamento por longos períodos. A vedação metal-metal também é robusta e resistente à fadiga, tornando-a adequada para aplicações com ciclagem térmica. O próprio material de ferro macio é resistente ao ataque químico de muitos fluidos industriais comuns.
Outra característica importante de desempenho é a resistência à pressão e à temperatura. As juntas de junta de anel de ferro macio podem ser usadas em pressões de até 2.500 psi e temperaturas de até 550°C (1.000°F), dependendo da aplicação. Esta ampla faixa operacional os torna adequados para um amplo espectro de serviços industriais. A resistência do material e a resistência à fluência são críticas para manter a vedação em temperaturas e pressões elevadas. A capacidade da junta de manter a sua integridade sob estas condições é essencial para a confiabilidade a longo prazo.
A facilidade de instalação é outro fator que contribui para sua popularidade. A junta de junta anelar é relativamente simples de instalar, com valores de torque padrão para aperto dos parafusos. A junta é inserida na ranhura do flange e os parafusos são apertados com o torque especificado. O processo de instalação é simples e não requer ferramentas ou habilidades especializadas. Esta facilidade de instalação reduz o tempo de trabalho e o potencial de erros de instalação.
A compatibilidade com uma ampla gama de fluidos é outra vantagem importante. O ferro macio é compatível com uma ampla gama de fluidos industriais, incluindo vapor, água, óleo, gás natural e muitos produtos químicos. Essa versatilidade o torna uma escolha prática para diversas aplicações, pois pode ser utilizado em diversos serviços sem a necessidade de diferentes materiais de vedação. Isto é particularmente benéfico para fábricas com múltiplos serviços e estoque limitado de diferentes tipos de juntas.
A tabela a seguir resume as principais características de desempenho das juntas de junta anelar de ferro macio.
| Característica de desempenho | Descrição | Benefício de aplicação industrial |
| Confiabilidade de vedação | A deformação plástica cria uma vedação eficaz entre metal e metal | Baixas taxas de vazamento, vedação confiável |
| Resistência à pressão | Capaz de vedar em pressões de até 2.500 psi | Adequado para aplicações de alta pressão |
| Resistência à temperatura | Capaz de vedar em temperaturas de até 550°C | Adequado para aplicações de alta temperatura |
| Facilidade de instalação | Instalação simples com valores de torque padrão | Reduz o tempo de trabalho e possíveis erros |
| Compatibilidade de Fluidos | Compatível com uma ampla gama de fluidos industriais | Versátil e prático para muitas aplicações |
| Durabilidade | Resistente à fadiga e ao ciclo térmico | Longa vida útil e manutenção reduzida |
Essas características de desempenho, combinadas com sua economia, tornam a junta de junta de anel de ferro macio uma escolha popular para uso industrial em geral. Sua confiabilidade e versatilidade garantem que continuará sendo uma solução confiável para aplicações de vedação no futuro próximo.
A junta de junta de anel de ferro macio é usada em uma ampla gama de aplicações industriais em geral, em muitos setores diferentes. Sua versatilidade é um fator chave para sua popularidade duradoura. A junta é comumente encontrada na indústria de petróleo e gás, onde é usada em válvulas, flanges e sistemas de tubulação. Também é utilizado na indústria petroquímica, em refinarias e em fábricas de produtos químicos. Na indústria de geração de energia, é utilizado em sistemas de vapor, caldeiras e turbinas. A junta também é utilizada na indústria de tratamento de água e águas residuais, bem como nos setores de mineração e construção. Sua capacidade de fornecer uma vedação confiável em uma ampla variedade de serviços é uma grande vantagem.
No setor de petróleo e gás, a junta de junta de anel de ferro macio é frequentemente usada em equipamentos de cabeça de poço, árvores de natal e linhas de fluxo. Sua capacidade de suportar altas pressões e temperaturas o torna adequado para essas aplicações exigentes. Na indústria petroquímica, é utilizado em conexões flangeadas em plantas de processo, onde deve vedar uma ampla gama de produtos químicos e fluidos de processo. Sua versatilidade significa que ele pode ser usado com uma variedade de materiais e designs de flange.
Na indústria de geração de energia, a junta circular de ferro macio é usada em sistemas de vapor de alta temperatura, onde sua capacidade de suportar ciclos térmicos é crítica. Também é utilizado em sistemas de água de resfriamento e outros serviços auxiliares. Sua confiabilidade e longa vida útil fazem dele uma solução econômica para essas aplicações exigentes. Na indústria de água e esgoto, a junta é utilizada em tubulações e estações de tratamento, onde sua resistência à corrosão e sua facilidade de instalação são valiosas.
A tabela a seguir fornece exemplos de aplicações específicas de juntas de junta de anel de ferro macio em vários setores.
| Indústria | Aplicações Típicas | Por que o Soft Iron RTJ é adequado |
| Petróleo e Gás | Equipamentos de cabeça de poço, válvulas, linhas de fluxo, flanges | Resistência a alta pressão e temperatura, vedação confiável |
| Petroquímica | Plantas de processo, reatores, trocadores de calor | Versatilidade em resistência química, capacidade de alta pressão |
| Geração de energia | Sistemas de vapor, caldeiras, turbinas, sistemas de refrigeração | Capacidade de alta temperatura, resistência ao ciclo térmico |
| Água e Águas Residuais | Tubulações, estações de tratamento, estações de bombeamento | Resistência à corrosão, facilidade de instalação |
| Mineração e Construção | Tubulações de lama, flanges de equipamentos | Durabilidade, custo-benefício |
Na Ningbo Kaxite Sealing Materials Co., Ltd., fabricamos juntas de junta de anel de ferro macio para uma ampla gama de indústrias. Nossa fábrica está equipada com equipamentos de usinagem e inspeção de precisão para garantir que nossas juntas de anel atendam aos mais altos padrões de qualidade. Entendemos que cada indústria tem seus próprios requisitos específicos e oferecemos uma linha de juntas de anel para atender a essas necessidades. Nosso compromisso com a qualidade e confiabilidade nos tornou um fornecedor confiável para muitas empresas industriais líderes. O uso generalizado de juntas de junta de anel de ferro macio nessas diversas indústrias é uma prova de seu desempenho e confiabilidade comprovados.
As especificações técnicas e parâmetros de qualidade para juntas circulares de ferro macio são definidos por diversas normas internacionais. A mais importante delas é a ASME B16.20, que abrange juntas metálicas para flanges de tubos. Esta norma especifica as dimensões, materiais e requisitos de teste para juntas de junta circular. A adesão a esta norma é essencial para garantir que a junta seja compatível com o flange e forneça o desempenho de vedação necessário. Outras normas relevantes incluem API 6A (para equipamentos de cabeça de poço) e DIN 2696 (norma europeia).
As principais especificações técnicas para uma junta de junta de anel de ferro macio incluem as dimensões da junta, a dureza, o acabamento superficial e a composição do material. As dimensões da junta são definidas pelo tamanho do flange, classe de pressão e estilo da junta (octogonal ou oval). As dimensões são controladas com precisão para garantir o encaixe adequado na ranhura do flange. A dureza da junta de ferro macio deve estar dentro de uma faixa especificada para garantir deformação e vedação adequadas. O acabamento superficial da junta também é fundamental para a vedação, pois deve ser liso o suficiente para proporcionar uma boa vedação, mas com rugosidade controlada para facilitar o assentamento inicial.
A tabela a seguir resume as principais especificações técnicas e parâmetros de qualidade para uma junta de junta de anel de ferro macio típica.
| Parâmetro | Especificação | Critérios de Aceitação |
| Padrão | ASME B16.20 | Conformidade com dimensões e materiais padrão |
| Estilo de junta | Octogonal ou Oval | Especificado pelo projeto e aplicação do flange |
| Material | Ferro macio (aço de baixo carbono) | 0,05-0,15% de teor de carbono |
| Dureza (Brinell HB) | 90-120 HB | Garante deformação e vedação adequadas |
| Acabamento de Superfície (Ra) | 1,6-3,2 μm | Fornece superfície de vedação consistente |
| Dimensões da junta | De acordo com ASME B16.20 | Dimensões precisas garantem ajuste adequado na ranhura do flange |
| Inspeção Visual | Sem defeitos (rachaduras, laminações, inclusões) | Garante a integridade do material |
| Certificado de Conformidade | Fornecido com cada pedido | Documenta a conformidade com especificações e padrões de qualidade |
Na Ningbo Kaxite Sealing Materials Co., Ltd., inspecionamos rigorosamente nossas juntas de junta de anel de ferro macio para garantir que atendam a essas especificações. Nosso processo de controle de qualidade inclui verificação de material, teste de dureza, inspeção dimensional e inspeção visual. Também fornecemos um certificado de conformidade para cada pedido, documentando a qualidade das juntas. Este compromisso com a qualidade garante que nossas juntas de anel tenham um desempenho confiável nas aplicações industriais mais exigentes.
Pergunta 1: Qual é a diferença entre juntas de junta de anel octogonal e oval?
Resposta: A principal diferença entre juntas de junta de anel octogonais e ovais é o formato da seção transversal. A junta octogonal tem uma superfície plana superior e inferior com lados angulares, enquanto a junta oval tem uma seção transversal arredondada. O design octogonal fornece uma linha de vedação mais positiva e requer uma carga menor no parafuso para vedação, enquanto o design oval é frequentemente usado em aplicações mais antigas ou de baixa pressão. Ambos os projetos são definidos pela ASME B16.20 e são comumente usados em aplicações industriais. Na Ningbo Kaxite Sealing Materials Co., Ltd., fabricamos ambos os tipos de juntas de junta de anel para atender às necessidades específicas de nossos clientes.
Pergunta 2: Qual é a faixa de temperatura e pressão para juntas de anel de ferro macio?
Resposta: As juntas de junta de anel de ferro macio podem ser usadas em temperaturas de até 550°C (1000°F) e pressões de até 2.500 psi, dependendo da aplicação específica e do projeto do flange. Os limites de temperatura e pressão são definidos por padrões industriais como ASME B16.5 e B16.34. Os limites reais dependem do material utilizado e do desenho do flange. Para aplicações que exigem temperaturas ou pressões mais elevadas, outros materiais, como aço inoxidável ou ligas, podem ser mais apropriados.
Pergunta 3: As juntas de anel de ferro macio são adequadas para uso em ambientes corrosivos?
Resposta: As juntas de junta de anel de ferro macio não são recomendadas para ambientes altamente corrosivos, pois o material é suscetível à corrosão. Para aplicações que envolvem produtos químicos corrosivos, soluções ácidas ou alcalinas ou água salgada, é preferível um material mais resistente à corrosão, como aço inoxidável, Inconel ou Monel. Na Ningbo Kaxite Sealing Materials Co., Ltd., oferecemos juntas de junta de anel em uma variedade de materiais para atender a diferentes aplicações.
Pergunta 4: Como determino o tamanho correto de uma junta de anel para meu flange?
Resposta: O tamanho correto de uma junta de anel é determinado pelo tamanho do flange e pela classe de pressão, conforme definido na ASME B16.5 ou outras normas aplicáveis. O tamanho da junta é normalmente identificado pelo tamanho nominal do tubo (NPS) e pela classe de pressão (por exemplo, classe 150, 300, 600, etc.). A junta também deve corresponder ao tamanho e formato da ranhura do flange. Consultar a norma relevante ou as especificações do fabricante do flange é a forma recomendada de identificar o tamanho correto.
Pergunta 5: Qual é a vida útil esperada de uma junta de junta de anel de ferro macio?
Resposta: A vida útil esperada de uma junta de junta de anel de ferro macio depende das condições de aplicação, incluindo temperatura, pressão e natureza corrosiva do fluido. Sob condições normais de serviço e com instalação adequada, uma junta de junta de anel de ferro macio pode fornecer um serviço confiável por muitos anos, muitas vezes excedendo a vida útil do próprio equipamento. A vida útil da junta é normalmente limitada pelos efeitos do ciclo térmico e da corrosão, mas com manutenção adequada e inspeção periódica, a junta pode ser usada por longos períodos.
A junta de junta de anel de ferro macio continua a ser uma escolha popular para uso industrial geral porque oferece uma combinação única de confiabilidade de vedação, versatilidade e economia. Seu design simples, porém eficaz, baseado na deformação plástica do material de ferro macio, cria uma vedação confiável de metal com metal que pode suportar altas pressões e temperaturas. A compatibilidade da junta com uma ampla gama de fluidos industriais e sua facilidade de instalação fazem dela uma escolha prática para muitas aplicações. Seu histórico comprovado de desempenho confiável o tornou uma solução confiável nos setores de petróleo e gás, petroquímico, geração de energia, tratamento de água e outros setores.
As especificações técnicas e os parâmetros de qualidade definidos pelos padrões da indústria garantem a consistência e confiabilidade das juntas de junta de anel de ferro macio. Ao aderir a esses padrões e manter um controle de qualidade rigoroso, fabricantes como a Ningbo Kaxite Sealing Materials Co., Ltd. garantem que suas juntas atendam aos mais altos níveis de desempenho e segurança. A popularidade duradoura da junta de junta de anel de ferro macio é uma prova de sua confiabilidade e eficácia, e continuará a ser uma solução de vedação valiosa nos próximos anos.
Entre em contato com a Ningbo Kaxite Sealing Materials Co., Ltd. hojepara discutir seus requisitos de junta de anel e saber como nossos produtos podem fornecer vedação confiável para suas aplicações industriais.
