Um engenheiro de manutenção de uma fábrica de produtos químicos está lidando com um problema persistente: as bombas centrífugas na linha de transferência de ácido estão vazando na sobreposta. A embalagem convencional funciona por algumas semanas, depois endurece, racha e começa a pingar. O engenheiro precisa de uma solução de vedação que possa lidar com ácido sulfúrico a 80°C, que possa ser instalada rapidamente durante um curto período de manutenção e que dure até a próxima parada planejada. A resposta, em muitos desses casos, éEmbalagem de PTFE. PTFE, ou politetrafluoroetileno, é um fluoropolímero conhecido por sua inércia química, baixo atrito e ampla faixa de temperatura. Na forma de gaxeta, ele fornece um elemento de vedação trançado e flexível que pode ser cortado no comprimento certo e instalado em uma sobreposta de bomba sem a necessidade de usinagem de precisão ou fabricação de gaxetas personalizadas.
Este guia foi escrito para engenheiros de compras e gerentes de manutenção que estão avaliando gaxetas de PTFE para aplicações de vedação de bombas industriais. Explicaremos como funciona a gaxeta de PTFE, os diferentes graus e construções disponíveis, os limites de desempenho que você precisa conhecer, os requisitos de instalação e os critérios para selecionar um fornecedor. Também forneceremos parâmetros detalhados do produto de nossa fábrica emMateriais de vedação Co. de Ningbo Kaxite, Ltd.Esteja você vedando bombas centrífugas, bombas alternativas, misturadores ou válvulas, este guia o ajudará a determinar se a gaxeta de PTFE é a escolha certa para sua aplicação e como especificá-la corretamente.
A gaxeta de PTFE é um material de vedação trançado feito de fibras ou fios de politetrafluoroetileno. Ele é fornecido em comprimento contínuo, normalmente em seção transversal quadrada ou retangular, e é cortado no comprimento certo e enrolado no eixo da bomba na caixa de empanque. A gaxeta é comprimida pelo seguidor da gaxeta, que força o material contra o eixo e o furo da caixa de empanque. A compressão cria uma vedação que evita que o fluido do processo vaze ao longo do eixo. A gaxeta de PTFE é usada em uma ampla variedade de bombas industriais, incluindo bombas centrífugas, alternativas e rotativas, bem como em válvulas, misturadores e agitadores. A tabela abaixo resume os componentes de uma caixa de empanque de bomba típica com gaxeta de PTFE.
| Componente | Função | Material |
| Caixa de recheio | Abriga os anéis de embalagem | Ferro fundido, aço inoxidável |
| Anéis de embalagem | Forme a vedação contra o eixo | Fio trançado PTFE |
| Seguidor de glândula | Comprime a embalagem | Bronze, aço inoxidável |
| Anel Lanterna | Distribui água de descarga ou lubrificante | PTFE, bronze |
| Haste | Elemento giratório contra o qual a gaxeta veda | Aço inoxidável, liga |
Na Kaxite, nossa fábrica fabrica gaxetas de PTFE em uma variedade de construções para vedação de bombas industriais. Usamos fios de PTFE de alta qualidade e técnicas de trançado para produzir gaxetas flexíveis, duráveis e quimicamente resistentes. Nossa equipe de engenharia pode aconselhar sobre o tipo e tamanho de gaxeta apropriados para sua bomba específica e condições de processo.
A gaxeta de PTFE está disponível em diversos graus e construções, cada uma adequada para diferentes aplicações. Os tipos mais comuns são gaxetas de PTFE puro, gaxetas de PTFE com impregnação de lubrificante, gaxetas de PTFE com grafite e gaxetas de PTFE com fibras de aramida. A gaxeta de PTFE puro oferece a maior resistência química e o menor atrito, mas possui menor resistência mecânica e é propensa ao fluxo a frio sob alta pressão. A gaxeta de PTFE com impregnação de lubrificante (como silicone ou óleo mineral) melhora a flexibilidade e reduz o atrito, tornando-a adequada para vedação de bombas de uso geral. A gaxeta de PTFE com grafite melhora a condutividade térmica e reduz o desgaste, tornando-a adequada para aplicações de alta velocidade e alta temperatura. A gaxeta de PTFE com fibras de aramida melhora a resistência mecânica e a resistência à extrusão, tornando-a adequada para bombas de alta pressão. A tabela abaixo compara essas notas.
| Nota | Composição | Resistência Química | Resistência Mecânica | Aplicação Típica |

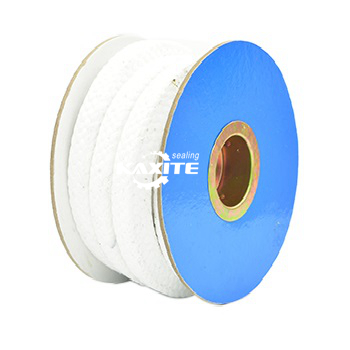

| PTFE puro | Fio 100% PTFE | Excelente | Moderado | Bombas químicas, serviço de baixa pressão |
| PTFE lubrificado | PTFE + silicone ou óleo mineral | Excelente | Moderado | Bombas de uso geral, água, produtos químicos suaves |
| Grafite PTFE | PTFE + grafite | Excelente | Bom | Bombas de alta velocidade e alta temperatura |
| Aramida PTFE | PTFE + fibra de aramida | Bom | Excelente | Bombas de alta pressão, polpas |
Em nossa fábrica, fabricamos todos os quatro tipos de gaxetas de PTFE. Também oferecemos construções personalizadas, como gaxetas com núcleo de silicone ou gaxetas com camada externa impregnada de grafite. Nosso objetivo é fornecer aos nossos clientes o grau que melhor corresponda ao fluido de processo, temperatura, pressão e velocidade do eixo.
Embora a gaxeta de PTFE ofereça excelente resistência química e baixo atrito, ela possui limites de desempenho que os compradores devem compreender. Os limites mais importantes são temperatura, pressão, velocidade do eixo e compatibilidade química. O limite de temperatura depende do grau. A gaxeta de PTFE puro pode operar até cerca de 260°C, mas as propriedades mecânicas degradam acima de 150°C. A gaxeta de grafite PTFE pode operar até 300°C. O limite de pressão depende da construção. A gaxeta de PTFE puro é limitada a cerca de 10 bar, enquanto a gaxeta de PTFE de aramida pode suportar até 50 bar. O limite de velocidade do eixo depende da gaxeta e da lubrificação. O empacotamento de PTFE puro é limitado a cerca de 10 m/s, enquanto o empacotamento de PTFE de grafite pode suportar até 20 m/s. A compatibilidade química é geralmente excelente, mas o PTFE pode ser atacado por metais alcalinos fundidos, flúor e alguns compostos halogenados. A tabela abaixo resume os limites de desempenho das diferentes séries.
| Nota | Temperatura máxima (°C) | Pressão máxima (bar) | Velocidade máxima do eixo (m/s) | Compatibilidade Química |
| PTFE puro | 260 | 10 | 10 | Excelente (exceto metais alcalinos fundidos, flúor) |
| PTFE lubrificado | 260 | 15 | 12 | Excelente |
| Grafite PTFE | 300 | 25 | 20 | Excelente |
| Aramida PTFE | 280 | 50 | 15 | Bom (aramida pode ser atacada por ácidos fortes) |
Na Ningbo Kaxite Sealing Materials Co., Ltd., nossa fábrica testa nossa embalagem de PTFE para verificar esses limites de desempenho. Também fornecemos orientação de aplicação para ajudar nossos clientes a selecionar o tipo apropriado para suas condições específicas. Recomendamos que os compradores sempre consultem o fabricante da gaxeta antes de usar a gaxeta de PTFE em aplicações que se aproximem desses limites.
O desempenho da gaxeta de PTFE depende não só do material, mas também da instalação. A instalação inadequada é uma das principais causas de falha da gaxeta. As principais etapas de instalação são: limpar a caixa de empanque, cortar os anéis de gaxeta no comprimento correto, instalar os anéis um de cada vez com a orientação correta e apertar o seguidor da gaxeta na compressão correta. Os anéis de vedação devem ser cortados com uma faca afiada e um mandril para garantir um corte quadrado. Os anéis devem ser instalados com o corte diagonal deslocado em 90 graus do anel anterior, criando uma vedação labirinto. O seguidor da gaxeta deve ser apertado gradual e uniformemente, com o eixo girado entre os ajustes. A tabela abaixo resume as etapas de instalação e sua importância.
| Etapa de instalação | Procedimento | Importância |
| Limpe a caixa de recheio | Remova a gaxeta antiga, limpe o furo e o eixo | Evita contaminação e caminhos de vazamento |
| Cortar anéis | Use faca afiada e mandril para corte quadrado | Garante ajuste e vedação adequados |
| Instalar anéis | Um de cada vez, o deslocamento corta 90 graus | Cria selo de labirinto |
| Aperte a glândula | Gradualmente e uniformemente, gire o eixo entre os ajustes | Evita sobrecompressão e desgaste do eixo |
| Encontro | Deixe a embalagem assentar e ajustar conforme necessário | Garante desempenho de longo prazo |
Em nossa fábrica, fornecemos instruções detalhadas de instalação com cada pedido de embalagem de PTFE. Também oferecemos treinamento no local para equipes de manutenção. Nosso objetivo é garantir que nossa gaxeta de PTFE tenha um desempenho confiável desde a primeira inicialização e durante toda a sua vida útil.
Avaliar um fornecedor de gaxetas de PTFE requer foco na qualidade do material, capacidade de fabricação, testes, suporte à aplicação e desempenho de entrega. O fornecedor deve utilizar fios de PTFE de alta qualidade e manter rigoroso controle de qualidade no processo de trançado. Eles devem ter capacidade de teste para verificar o desempenho da gaxeta. Eles devem fornecer suporte à aplicação para ajudar os clientes a selecionar a classe certa e instalá-la corretamente. E devem ter um desempenho de entrega confiável para manter os cronogramas de manutenção sob controle. A tabela abaixo resume esses critérios de avaliação.
| Critério de Avaliação | O que procurar | Por que é importante |
| Qualidade dos Materiais | Fio PTFE de alta qualidade, matérias-primas certificadas | Garante resistência química e durabilidade |
| Capacidade de fabricação | Máquinas de trançar de precisão, controle de qualidade | Garante densidade e dimensões consistentes |
| Teste | Testes de desempenho, verificação de materiais | Verifica as especificações publicadas |
| Suporte a aplicativos | Seleção de grau, orientação de instalação | Garante um desempenho confiável |
| Desempenho de entrega | Disponibilidade de estoque, prazo de entrega | Mantém os cronogramas de manutenção sob controle |
Na Ningbo Kaxite Sealing Materials Co., Ltd., nossa fábrica produz embalagens de PTFE há mais de uma década. Usamos fios de PTFE de alta qualidade e mantemos um rigoroso controle de qualidade. Testamos nossa embalagem para verificar o desempenho. Fornecemos suporte a aplicativos e orientação de instalação. E mantemos um estoque de tamanhos padrão para entrega rápida. Convidamos você a nos avaliar de acordo com esses critérios e a nos considerar como seu parceiro para embalagens de PTFE.
A tabela a seguir fornece os principais parâmetros do produto para nossa gaxeta de PTFE. Este produto foi projetado para aplicações de vedação de bombas industriais e está disponível em diversos graus e tamanhos. Nossa fábrica também pode produzir embalagens personalizadas para atender a requisitos específicos.
| Parâmetro | Faixa de especificações | Notas |
| Material | PTFE, PTFE de grafite, PTFE de aramida | Selecionado para aplicação |
| Corte transversal | 3 x 3 mm a 25 x 25 mm | Tamanhos personalizados disponíveis |
| Faixa de temperatura | -100°C a +300°C | Depende da nota |
| Faixa de pressão | Até 50 bares | Depende da nota |
| Velocidade do eixo | Até 20m/s | Depende da nota |
| Faixa de pH | 0 - 14 | Exceto metais alcalinos fundidos |
| Densidade | 1,3 - 1,8 g/cm³ | Depende da construção |
| Comprimento | 5 m - 50 m por carretel | Comprimentos personalizados disponíveis |
| Quantidade mínima | 10kg | Negociável para grandes encomendas |
| Tempo de espera | 1 - 3 semanas | Depende da quantidade e personalização |
Em nossa fábrica, fabricamos nossas gaxetas de PTFE para atender a essas especificações e muito mais. Podemos personalizar o material, a seção transversal e o comprimento para atender às suas necessidades específicas. Nosso sistema de controle de qualidade inclui inspeção de matérias-primas, inspeção em processo e inspeção final antes do envio. Nosso objetivo é fornecer aos nossos clientes gaxetas de PTFE de alta qualidade que atendam aos seus requisitos de desempenho.
Pergunta 1: Qual é a diferença entre a gaxeta de PTFE puro e a gaxeta de PTFE de grafite?
Resposta: A gaxeta de PTFE puro é feita de fio 100% PTFE e oferece a mais alta resistência química e menor atrito. É adequado para aplicações de baixa pressão e baixa velocidade. A gaxeta de grafite PTFE contém grafite, que melhora a condutividade térmica e reduz o desgaste. É adequado para aplicações de alta velocidade e alta temperatura. A escolha depende das condições de funcionamento da sua bomba.
Pergunta 2: Com que frequência a gaxeta de PTFE deve ser substituída?
Resposta: O intervalo de substituição depende das condições de operação, do tipo de embalagem e da qualidade da instalação. Em geral, a gaxeta de PTFE deve ser substituída quando começar a vazar excessivamente ou quando o seguidor da gaxeta estiver apertado até o limite. Uma gaxeta bem instalada e com manutenção adequada pode durar de 6 a 12 meses em serviço típico de bomba. Em aplicações químicas agressivas ou de alta velocidade, o intervalo pode ser menor.
Pergunta 3: A gaxeta de PTFE pode ser usada em bombas alimentícias e farmacêuticas?
Resposta: Sim, a gaxeta de PTFE pode ser usada em bombas alimentícias e farmacêuticas se for fabricada com materiais em conformidade com a FDA e estiver livre de lubrificantes não aprovados para contato com alimentos. Nossa fábrica oferece uma embalagem de PTFE de qualidade alimentar que atende aos requisitos da FDA e da UE 10/2011. Especifique seus requisitos regulamentares ao fazer o pedido.
Pergunta 4: Qual é o procedimento correto de aperto da gaxeta para gaxetas de PTFE?
Resposta: A sobreposta deve ser apertada gradual e uniformemente, com o eixo girado entre os ajustes. Comece apertando com os dedos e depois aperte as porcas da gaxeta um sexto de volta de cada vez. Deixe a bomba funcionar por alguns minutos e verifique se há vazamentos. Um leve gotejamento (algumas gotas por minuto) é normal para glândulas compactadas e ajuda a lubrificar a gaxeta. Se o vazamento for excessivo, aperte o bucim mais um sexto de volta. Não aperte demais, pois isso pode causar atrito excessivo e desgaste do eixo.
Pergunta 5: A gaxeta de PTFE pode ser usada com pastas abrasivas?
Resposta: A gaxeta padrão de PTFE não é recomendada para pastas abrasivas porque as fibras de PTFE podem ser danificadas pelas partículas abrasivas. Para aplicações abrasivas, recomenda-se gaxeta de aramida PTFE ou gaxeta com construção reforçada. Esses materiais oferecem melhor resistência à abrasão e extrusão. Nossa equipe técnica pode aconselhar sobre a melhor embalagem para sua aplicação de polpa.
A gaxeta PTFE é uma solução de vedação versátil e confiável para aplicações de bombas industriais. Sua excelente resistência química, baixo atrito e ampla faixa de temperatura o tornam adequado para uma ampla gama de fluidos de processo. Entretanto, seu desempenho depende da seleção da classe correta, da compreensão dos limites de desempenho e da instalação correta. Na Ningbo Kaxite Sealing Materials Co., Ltd., nossa fábrica tem experiência e capacidade para fabricar embalagens de PTFE de alta qualidade para as aplicações mais exigentes. Usamos materiais de alta qualidade, trançados de precisão e testes rigorosos para garantir que nossas embalagens atendam aos mais altos padrões de desempenho e confiabilidade.
Esteja você vedando bombas centrífugas, bombas alternativas, misturadores ou válvulas, convidamos você a entrar em contato conosco para discutir suas necessidades. Podemos fornecer amostras, dados técnicos e soluções personalizadas. Nosso compromisso com a qualidade e a satisfação do cliente nos tornou um parceiro confiável para aplicações de vedação industrial em todo o mundo.
Entre em contato com a Ningbo Kaxite Sealing Materials Co., Ltd. hojepara discutir seus requisitos de gaxeta de PTFE e descobrir como nossos produtos podem melhorar a confiabilidade de suas aplicações de vedação de bombas.
