Em aplicações industriais de alta temperatura – como refinarias petroquímicas, usinas de geração de energia e trocadores de calor – as juntas padrão geralmente falham devido à degradação térmica, relaxamento de fluência ou perda de resiliência. As juntas serrilhadas metálicas, no entanto, são projetadas especificamente para se destacarem nesses ambientes exigentes. Mas o que os torna tão adequados para altas temperaturas? A resposta está no design exclusivo e na seleção de materiais. Uma junta serrilhada de metal consiste em um núcleo de metal (normalmente aço inoxidável ou uma liga com alto teor de níquel) com serrilhas concêntricas (ranhuras) em ambas as faces e, muitas vezes, um material de revestimento macio, como grafite ou PTFE, aplicado sobre as serrilhas. O núcleo metálico proporciona resistência mecânica e estabilidade térmica, enquanto as serrilhas concentram a força de vedação em uma faixa estreita, criando altas cargas unitárias que acomodam o movimento do flange e a ciclagem térmica. Na Ningbo Kaxite Sealing Materials Co., Ltd., nossa fábrica fabrica juntas serrilhadas há mais de 20 anos e validamos seu desempenho em temperaturas que variam de -200°C a 850°C, dependendo dos materiais utilizados.
A adequação das juntas serrilhadas metálicas para altas temperaturas é impulsionada por quatro fatores principais: o uso de ligas metálicas resistentes a altas temperaturas (como aço inoxidável 316L, Inconel 625 ou Hastelloy C276), a aplicação de um material de revestimento termicamente estável (grafite expandida ou mica), a compressão e recuperação controladas do design serrilhado e a incompatibilidade mínima de expansão térmica entre os materiais da junta e do flange. Ao contrário das juntas macias (por exemplo, borracha ou PTFE) que amolecem, deformam ou oxidam a temperaturas elevadas, o núcleo metálico de uma junta serrilhada mantém a sua forma e força de vedação. As serrilhas, quando comprimidas, formam uma série de linhas de vedação herméticas que bloqueiam efetivamente os caminhos de vazamento, mesmo sob ciclos térmicos severos. Neste artigo abrangente, dissecaremos a ciência dos materiais, a geometria do projeto e as características de desempenho que tornam o metaljuntas serrilhadasa escolha preferida para vedação em alta temperatura. Também forneceremos especificações técnicas detalhadas, diretrizes de aplicação e dados de desempenho reais provenientes da vasta experiência de nossa fábrica.
A base de qualquer junta serrilhada de alta temperatura é o seu núcleo metálico. Ao contrário dos materiais orgânicos ou elastoméricos, que se decompõem ou oxidam a temperaturas relativamente baixas (normalmente abaixo de 200-250°C), as ligas metálicas de alto desempenho mantêm suas propriedades mecânicas e resistência à corrosão em temperaturas de até 850°C ou até mais. NoMateriais de vedação Co. de Ningbo Kaxite, Ltd., oferecemos uma variedade de materiais de núcleo metálico, cada um selecionado por suas características específicas de temperatura e resistência à corrosão. Para a maioria das aplicações de alta temperatura, recomendamos aços inoxidáveis austeníticos (por exemplo, 304, 316L) para temperaturas de até 600°C e ligas à base de níquel (Inconel 625, Incoloy 825) para temperaturas de até 850°C ou em ambientes altamente corrosivos. O núcleo metálico fornece a integridade estrutural necessária para manter a tensão da junta sob a carga do parafuso do flange, mesmo quando o flange e a junta sofrem expansão térmica.
Principais propriedades dos materiais de núcleo metálico usados em nossas juntas serrilhadas:
A escolha do material do núcleo metálico é crucial para alcançar a vida útil desejada. Por exemplo, em uma aplicação de refinaria com temperaturas de operação de 500°C e um meio de processo corrosivo contendo compostos de enxofre, especificaríamos o núcleo Inconel 625, que oferece excepcional resistência à oxidação e à sulfetação. Em uma linha de vapor de usina operando a 540°C, um núcleo de aço inoxidável 316L com revestimento de grafite costuma ser suficiente. Nossa fábrica realiza uma análise rigorosa do material para cada aplicação, considerando a temperatura de operação, pressão e corrosividade média, para recomendar o núcleo metálico ideal. Também realizamos testes metalúrgicos, incluindo análise de dureza, tração e tamanho de grão, em cada lote de material de núcleo metálico para garantir a conformidade com as especificações ASTM.
Para ilustrar a diferença prática, considere um estudo de caso de uma planta petroquímica que utilizou uma junta com núcleo de aço carbono em um serviço a 550°C. A junta falhou após 6 meses devido à oxidação e perda de espessura. Depois de mudar para nossa junta serrilhada de aço inoxidável 316L com revestimento de grafite, a vida útil da junta se estendeu para mais de 4 anos, sem perda mensurável de vedação. Essa durabilidade se traduz diretamente na redução de paradas de manutenção, maior segurança da planta e menores custos operacionais totais. Nossa fábrica em Kaxite mantém um banco de dados abrangente de dados de desempenho de materiais, o que nos permite selecionar o núcleo de metal ideal para cada aplicação em alta temperatura.

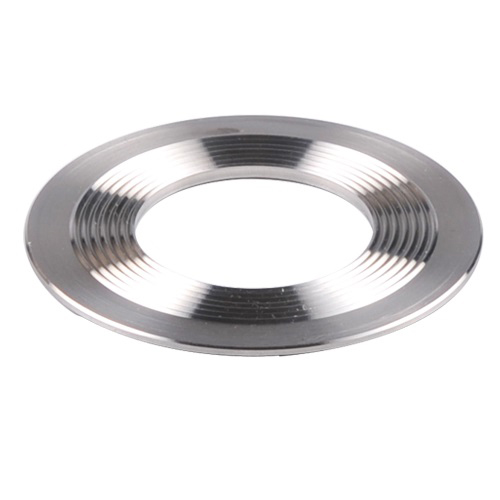

O design serrilhado (ou ranhurado) das juntas serrilhadas metálicas não é apenas uma característica estrutural – é um facilitador essencial do desempenho de vedação em altas temperaturas. As serrilhas concêntricas nas faces da gaxeta têm múltiplas funções: elas concentram a carga do parafuso em faixas circunferenciais estreitas, criando altas tensões de vedação da unidade (até 500-700 MPa) que se incorporam à superfície do flange e proporcionam uma vedação eficaz. Eles também permitem a expansão e contração radial da junta durante o ciclo térmico sem causar relaxamento excessivo da tensão. Além disso, as serrilhas actuam como múltiplas barreiras de vedação independentes, de modo que se uma serrilha for comprometida, as serrilhas adjacentes ainda mantêm a vedação. Essa redundância é particularmente valiosa em aplicações de alta temperatura onde o ciclo térmico pode causar movimento do flange e da gaxeta.
Principais recursos de melhoria de desempenho do design serrilhado em nossas juntas serrilhadas:
Nossa fábrica realiza testes extensivos para otimizar a geometria serrilhada para diferentes aplicações. Testamos profundidades de serrilhado de 0,15 mm a 0,3 mm e passos (distância entre serrilhados) de 1,0 mm a 2,0 mm, para determinar a combinação ideal para faixas específicas de temperatura e pressão. Nossa junta serrilhada padrão apresenta uma profundidade serrilhada de 0,25 mm e um passo de 1,5 mm, que descobrimos oferecer o melhor equilíbrio entre desempenho de vedação e resistência a danos por esmagamento. Também oferecemos uma opção de "serrilhamento fino" com passo de 1,0 mm para aplicações que exigem taxas de vazamento extremamente baixas, como serviço de vácuo ou manuseio de gases tóxicos.
Um exemplo real de um aquecedor de unidade de petróleo bruto de uma refinaria, operando a 480°C e com ciclos térmicos diários, demonstra o valor do design serrilhado. As juntas planas de grafite originais falharam em 3 meses, devido ao relaxamento severo e à ruptura. Após a instalação de nossas juntas serrilhadas com núcleo 316L e revestimento de grafite, a vida útil foi estendida para 3 anos. O engenheiro da fábrica observou que as juntas serrilhadas mantiveram sua vedação mesmo após os flanges terem passado da temperatura ambiente até 480°C mais de 100 vezes, confirmando a capacidade do projeto de acomodar o movimento térmico. Na Ningbo Kaxite Sealing Materials Co., Ltd., continuamos a refinar nossa geometria serrilhada e materiais de revestimento para atender às crescentes demandas de aplicações de vedação em alta temperatura.
Materiais de vedação Co. de Ningbo Kaxite, Ltd. fabrica uma linha abrangente de juntas serrilhadas para aplicações de alta temperatura, alta pressão e corrosivas. Nossa linha de produtos inclui tamanhos padrão e personalizados, com diversos materiais de núcleo metálico e materiais de revestimento. A tabela abaixo resume as principais especificações técnicas dos nossos modelos de juntas serrilhadas mais populares, que são amplamente utilizados nas indústrias petroquímica, de energia e de refino em todo o mundo. Nossa fábrica pode produzir juntas com diâmetros de 10mm a 5000mm e espessuras de 2mm a 6mm, para atender aos requisitos específicos do projeto.
| Modelo | Material principal | Material de revestimento | Faixa de temperatura (°C) | Pressão Máxima (barra) | Profundidade da serrilha (mm) | Espessura (mm) | Taxa de vazamento (ml/min) |
| KS-304-G | Aço Inoxidável 304 | Grafite Expandido | -200 a 550 | 350 | 0.25 | 2,0, 3,0 | <0,05 |
| KS-316L-G | Aço inoxidável 316L | Grafite Expandido | -200 a 600 | 400 | 0.25 | 2,0, 3,0 | <0,03 |
| KS-316L-PTFE | Aço inoxidável 316L | PTFE (para meios corrosivos) | -200 a 260 | 300 | 0.20 | 2,0, 3,0 | <0,02 |
| KS-IN625-G | Inconel 625 | Grafite Expandido | -200 a 850 | 500 | 0.25 | 2,5, 3,5 | <0,02 |
| KS-HC276-G | Hastelloy C276 | Grafite Expandido | -200 a 850 | 500 | 0.25 | 2,5, 3,5 | <0,02 |
| KS-316L-M | Aço inoxidável 316L | Mica (isolamento de alta temperatura) | -200 a 650 | 400 | 0.20 | 2,5, 3,5 | <0,04 |
Além das ofertas padrão, nossa fábrica oferece uma variedade de opções personalizadas para enfrentar desafios específicos de altas temperaturas. Oferecemos juntas serrilhadas com núcleo "flexível" (por exemplo, núcleo de metal corrugado) para aplicações que exigem maior compressibilidade, ou com serrilhado de "perfil de came" para superfícies de flange irregulares. Também podemos aplicar um revestimento antiaderente (como PTFE ou níquel) no revestimento para evitar a adesão da junta aos flanges, o que é particularmente valioso para conexões aparafusadas que necessitam de desmontagem periódica.
O controle de qualidade é fundamental em nosso processo de fabricação. Cada junta serrilhada é inspecionada quanto à consistência da profundidade serrilhada usando medição óptica, quanto à planicidade usando uma placa de superfície de granito e quanto a defeitos visuais sob iluminação de alta intensidade. Também realizamos um teste de vazamento de hélio em amostras aleatórias de cada lote, alcançando taxas de vazamento abaixo de 10^-6 mbar·l/s para aplicações críticas. Nossa fábrica em Ningbo Kaxite Sealing Materials Co., Ltd. fornece um relatório de teste abrangente com cada pedido, incluindo certificações de materiais, resultados de inspeção dimensional e dados de taxa de vazamento. Essa transparência e compromisso com a qualidade garantem que nossas juntas serrilhadas ofereçam o desempenho e a confiabilidade exigidos em ambientes de alta temperatura.
Mesmo a junta serrilhada mais bem projetada pode falhar prematuramente se não for instalada e mantida corretamente. As aplicações de alta temperatura impõem desafios únicos à instalação da gaxeta: a expansão térmica deve ser levada em consideração, o torque do parafuso deve ser controlado com precisão para evitar sobrecompressão ou subcompressão, e a gaxeta e os flanges devem estar livres de contaminantes que possam causar oxidação ou ataque químico em temperaturas elevadas. Na Ningbo Kaxite Sealing Materials Co., Ltd., desenvolvemos um guia abrangente de instalação e manutenção com base em décadas de experiência de campo. Seguir essas diretrizes pode prolongar a vida útil das juntas serrilhadas em 50 a 100 por cento, reduzindo significativamente os custos de manutenção da planta e paradas não planejadas.
Principais práticas de instalação e manutenção para juntas serrilhadas em serviços de alta temperatura:
Um estudo de caso de uma central eléctrica na Europa ilustra o impacto de uma instalação adequada. A planta sofreu falhas frequentes nas juntas serrilhadas em uma linha de vapor superaquecida (550°C, 120 bar). Uma análise mostrou que as falhas foram devidas ao torque não uniforme dos parafusos e à preparação inadequada da superfície do flange. Depois de implementar nossas diretrizes de instalação – incluindo limpeza de superfície, ferramentas de torque calibradas e um procedimento de reaperto de pós-aquecimento – a vida útil da gaxeta aumentou de uma média de 8 meses para mais de 4 anos. O gerente da fábrica relatou que o custo do programa de instalação foi inferior ao custo de uma parada não planejada, destacando o retorno do investimento em práticas de instalação adequadas.
Nossa fábrica oferece treinamento no local e supervisão de instalação para projetos críticos. Também fornecemos uma calculadora de retorque que leva em consideração os coeficientes de expansão térmica específicos do flange e dos materiais da gaxeta, para determinar o intervalo de retorque ideal. Além disso, recomendamos armazenar as juntas serrilhadas em um ambiente limpo e seco, longe de atmosferas corrosivas, e utilizá-las dentro do prazo de validade (normalmente 2 anos para juntas com face de grafite). Seguindo essas práticas recomendadas, os operadores da planta podem maximizar o desempenho e a vida útil de suas juntas serrilhadas em serviços de alta temperatura.
Pergunta 1: As juntas serrilhadas metálicas podem ser reutilizadas após serem expostas a altas temperaturas?
Resposta: Em geral, não recomendamos a reutilização de juntas serrilhadas após terem estado em serviço, especialmente em altas temperaturas. O material de revestimento (grafite ou mica) sofre deformação plástica durante a compressão inicial, que não pode ser totalmente recuperada. A reutilização da junta pode causar tensão de vedação insuficiente e aumentar o risco de vazamento. No entanto, em algumas aplicações de baixa pressão e baixa temperatura, uma inspeção visual pode permitir a reutilização se o material de revestimento não apresentar danos. Para serviços em altas temperaturas, recomendamos sempre o uso de uma junta serrilhada nova para garantir uma vedação confiável. Nossa fábrica fornece serviços de recondicionamento para juntas de núcleo metálico onde o material de revestimento pode ser substituído, mas o núcleo deve ser inspecionado quanto a empenamento ou corrosão.
Pergunta 2: Qual é a temperatura máxima de operação para uma junta serrilhada de metal com revestimento de grafite?
Resposta: A temperatura máxima de operação contínua para uma junta serrilhada com revestimento de grafite expandido depende do ambiente. Numa atmosfera oxidante (ar), a temperatura máxima é normalmente 550°C, uma vez que a grafite começará a oxidar a temperaturas mais elevadas. Numa atmosfera inerte ou redutora, a grafite pode ser utilizada até 850°C. Para temperaturas acima de 550°C em condições oxidantes, recomendamos o uso de um revestimento de mica ou uma vedação metal-metal (sem revestimento) para nossas juntas serrilhadas. Nossa fábrica fornece gráficos detalhados de temperatura para cada material de revestimento para ajudá-lo a selecionar a opção apropriada para seu ambiente específico.
Pergunta 3: Como as juntas serrilhadas metálicas se comparam às juntas espirais para aplicações de alta temperatura?
Resposta: Ambas as juntas serrilhadas e as juntas em espiral são excelentes para aplicações de alta temperatura, mas têm características diferentes. As juntas serrilhadas oferecem uma vedação mais firme em temperaturas mais altas e são menos propensas ao afrouxamento do enrolamento durante o ciclo térmico. Eles também apresentam maior resistência à explosão e são mais facilmente instalados em flanges irregulares. As juntas espirais, por outro lado, são mais flexíveis e podem acomodar maiores desalinhamentos de flange. Nossa fábrica em Ningbo Kaxite Sealing Materials Co., Ltd. recomenda juntas serrilhadas para serviços críticos, de alta temperatura e alta pressão, onde a confiabilidade é fundamental, e juntas espirais para aplicações menos exigentes, onde danos ao flange são uma preocupação.
Pergunta 4: As juntas serrilhadas metálicas podem ser usadas em serviços de vácuo em altas temperaturas?
Resposta: Sim, as juntas serrilhadas são adequadas para serviços de vácuo em altas temperaturas, desde que o material de revestimento seja estável sob condições de vácuo (por exemplo, grafite ou mica). O núcleo metálico proporciona a integridade estrutural necessária para suportar a pressão atmosférica externa, enquanto as serrilhas garantem uma vedação estanque mesmo em baixas pressões internas. Para aplicações de vácuo, recomendamos um passo serrilhado fino (1,0 mm) e um revestimento de grafite de alta qualidade com características de baixa emissão de gases. Nossa fábrica fornece juntas serrilhadas para fornos a vácuo de alta temperatura operando a 800°C e 10^-5 mbar, com excelentes resultados.
Pergunta 5: Quais certificações a Ningbo Kaxite Sealing Materials Co., Ltd. possui para suas juntas serrilhadas de metal?
Resposta: Nossas juntas serrilhadas são fabricadas sob ISO 9001:2015 (Gestão de Qualidade) e ISO 14001:2015 (Gestão Ambiental). Também possuímos a certificação TA-Luft (VDI 2440) para juntas de baixa emissão e cumprimos os requisitos da ASME B16.20 e API 607 para segurança contra incêndio. Nossas juntas são testadas por laboratórios terceirizados independentes quanto à conformidade com os padrões ASTM, incluindo ASTM F112 para vazamento e ASTM F36 para compressibilidade. Fornecemos um conjunto completo de certificados de teste e rastreabilidade de materiais em cada remessa, garantindo total conformidade com os mais rigorosos padrões internacionais.
A adequação das juntas serrilhadas metálicas para ambientes de alta temperatura é sustentada por sua seleção robusta de materiais, geometria serrilhada engenhosa e desempenho comprovado em ciclos térmicos. O núcleo metálico fornece a resistência e a estabilidade térmica necessárias, os materiais de revestimento (grafite ou mica) proporcionam conformabilidade e resistência química, e as serrilhas criam múltiplas linhas de vedação de alta tensão que mantêm a integridade apesar do movimento do flange e do relaxamento do parafuso. Na Ningbo Kaxite Sealing Materials Co., Ltd., nossa fábrica aprimorou a fabricação de juntas serrilhadas ao longo de duas décadas, oferecendo uma ampla gama de materiais e configurações para atender às demandas das aplicações mais severas de alta temperatura. Nosso compromisso com a qualidade, a inovação e o suporte ao cliente garantem que nossas juntas forneçam vedação confiável e duradoura em refinarias, usinas de energia e instalações de processamento químico em todo o mundo.
Você está enfrentando uma aplicação desafiadora de vedação em alta temperatura?Entre em contato com a Ningbo Kaxite Sealing Materials Co., Ltd. hojepara uma consulta abrangente sobre juntas. Forneça detalhes de temperatura operacional, pressão, meio e flange, e nossa equipe de engenharia recomendará o material e o design ideal da junta serrilhada. Oferecemos amostras grátis para testes, preços competitivos e entrega rápida em qualquer local.Solicite agora sua amostra gratuita de junta serrilhada e pacote de dados técnicos da Ningbo Kaxite Sealing Materials Co., Ltd. e garanta a segurança e confiabilidade de seu sistema de alta temperatura.
