Caminhe por qualquer instalação de processamento químico e você encontrará uma rede complexa de tubos, vasos e trocadores de calor, todos unidos por conexões flangeadas. Essas conexões são os potenciais pontos fracos e dependem de um componente humilde, porém crítico: a gaxeta. Durante décadas, o padrão da indústria muitas vezes eram juntas em espiral ou até mesmo materiais simples em folha sem amianto. No entanto, uma mudança fundamental está em curso.Juntas metálicas onduladas(CMGs) estão rapidamente se tornando o padrão para aplicações críticas de vedação, e por boas razões. Eles oferecem uma combinação única de resiliência, resistência à temperatura e confiabilidade de vedação incomparável a muitas alternativas tradicionais. Na Ningbo Kaxite Sealing Materials Co., Ltd., nossa fábrica tem estado na vanguarda desta revolução, fabricando juntas de metal corrugado de alto desempenho que estão resolvendo os problemas de vedação mais desafiadores em fábricas de produtos químicos, refinarias e instalações petroquímicas em todo o mundo.
A crescente preferência por Juntas Metálicas Corrugadas não é apenas uma tendência; é uma resposta lógica às crescentes exigências do processamento químico moderno. As plantas estão operando em pressões e temperaturas mais altas para melhorar a eficiência. Eles estão lidando com meios mais agressivos e tóxicos, onde os vazamentos não são apenas caros, mas potencialmente desastrosos. As regulamentações ambientais e de segurança são mais rigorosas, exigindo emissões praticamente nulas. Neste cenário desafiador, a Junta Metálica Corrugada se destaca. Seu perfil corrugado exclusivo proporciona elasticidade e resiliência excepcionais, compensando as inevitáveis flutuações térmicas e de pressão de um processo. Esta resiliência garante uma vedação hermética a longo prazo, reduzindo as emissões fugitivas e eliminando a necessidade de reaperto constante. Neste artigo, exploraremos os princípios de engenharia, a ciência dos materiais e as aplicações práticas que tornam as juntas de metal corrugado a escolha preferida para a indústria química, e forneceremos uma visão técnica detalhada das especificações e melhores práticas para seu uso.
No mundo do processamento químico, o “estado estacionário” é um mito. As operações no mundo real são caracterizadas por expansão e contração térmica, picos de pressão e vibrações. Estas tensões cíclicas são o principal inimigo de uma vedação de flange confiável. As juntas planas tradicionais, como placas sem amianto, podem sofrer um "endurecimento" permanente sob a carga inicial do parafuso. Isto significa que perdem a sua resiliência e elasticidade ao longo do tempo. Quando o flange passa por um ciclo térmico, a expansão pode comprimir ainda mais a junta e, quando ela esfria, a junta não consegue retornar para manter a pressão de vedação adequada. Essa perda de carga no parafuso leva a vazamentos. Uma junta de metal corrugado é fundamentalmente diferente. Seu núcleo é um perfil metálico fino e corrugado que atua como uma série de molas. Quando comprimido, não falha plasticamente da mesma forma; retém energia elástica significativa.

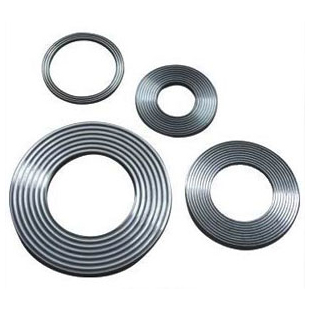

Para visualizar isso, imagine a diferença entre uma folha plana de papelão e uma caixa de papelão ondulado. A folha plana dobra-se e vinca-se facilmente, perdendo a sua resistência. A caixa de papelão ondulado, entretanto, é rígida e pode saltar para trás. O mesmo princípio se aplica às juntas. O perfil corrugado em nossas juntas metálicas corrugadas proporciona um alto grau de flexibilidade e recuperação. Um estudo recente realizado por um importante instituto de vedação europeu mediu o “relaxamento da fluência” de vários tipos de juntas. O relaxamento de fluência é a perda de tensão no parafuso ao longo do tempo. Após 1.000 horas a 300°C, uma junta de fibra comprimida padrão perdeu mais de 60% de sua tensão inicial. Uma junta flexível de grafite perdeu cerca de 35%. Nossas juntas metálicas corrugadas, por outro lado, perderam menos de 15% da tensão inicial. Esta excepcional retenção da carga do parafuso significa que o flange permanece vedado por mais tempo, mesmo quando o sistema sofre severos ciclos térmicos e de pressão.
Esta resiliência não se trata apenas de vedação; trata-se também de segurança e custo. Em muitos processos, detectar um pequeno vazamento pode ser difícil, exigindo equipamentos caros de detecção de gás. Quando um vazamento é detectado, a planta geralmente precisa ser desligada para reapertar ou substituir a gaxeta. Para uma fábrica de produtos químicos, uma paralisação pode custar dezenas de milhares de dólares por hora em perda de produção. Ao manter uma vedação a longo prazo, as juntas metálicas corrugadas reduzem a frequência destas intervenções dispendiosas e perturbadoras. A característica “spring-back” do núcleo corrugado garante que a gaxeta possa acomodar o movimento diferencial entre os flanges, protegendo a vedação e evitando emissões fugitivas. Essa confiabilidade é a principal razão pela qual os gerentes de manutenção estão cada vez mais especificando juntas metálicas corrugadas para suas aplicações mais críticas e desafiadoras.
Um dos cenários de vedação mais desafiadores no processamento químico é um flange de grande diâmetro e baixa pressão. Pense em uma passagem de tanque de armazenamento, um duto de grande diâmetro ou uma tampa de trocador de calor. Esses flanges são muitas vezes difíceis de vedar porque possuem uma área superficial muito grande, mas apenas uma quantidade limitada de força no parafuso pode ser aplicada sem distorcer o próprio flange. Além disso, as faces do flange nestas aplicações são frequentemente danificadas, furadas ou desalinhadas devido a alterações anteriores nas juntas ou simplesmente devido ao tamanho da estrutura. Uma junta plana tradicional requer uma pressão superficial muito alta para criar uma vedação, mas em um flange grande, atingir essa pressão uniforme é quase impossível.
É aqui que brilha a genialidade do design da junta de metal corrugado. Seu padrão ondulado cria uma série de linhas de vedação altamente concentradas. Em vez de exigir uma pressão média elevada em toda a face da junta, ele concentra a carga disponível no parafuso nessas zonas de contato estreitas. Isso significa que uma junta de metal corrugado pode obter uma vedação estanque mesmo com cargas de parafuso relativamente baixas. A capacidade de se adaptar às irregularidades da superfície é outra vantagem crítica. O núcleo corrugado atua como um diafragma flexível que pode comprimir e se adaptar às imperfeições da superfície, o que é essencial na vedação de flanges grandes, às vezes empenados. As juntas planas padrão simplesmente não conseguem preencher essas lacunas e imperfeições sem um reparo extensivo na face do flange, um processo caro e demorado.
Esta vantagem de desempenho se traduz diretamente em economias de custos reais. No passado, se um tanque de grande diâmetro estivesse vazando, a solução geralmente era isolar o tanque, drená-lo e contratar um soldador para reparar a face do flange ou usar um processo de usinagem personalizado. Isto muitas vezes exigia semanas de preparação e custos significativos. Com juntas metálicas corrugadas, muitos desses problemas são resolvidos no nível da junta. Nossa fábrica,Materiais de vedação Co. de Ningbo Kaxite, Ltd., produz juntas de metal corrugado em tamanhos de até vários metros de diâmetro, para pressões tão baixas quanto alguns milibares e para condições de vácuo. A capacidade da junta de fornecer uma vedação confiável sob cargas tão baixas nos parafusos, combinada com sua tolerância a imperfeições superficiais, torna-a a solução ideal para essas aplicações problemáticas em grande escala. Esta capacidade permite que as fábricas evitem paralisações dispendiosas e reparos de flanges, mantendo as operações em funcionamento e reduzindo os orçamentos de manutenção.
Selecionar a junta de metal corrugado correta para uma aplicação específica de processamento químico requer um entendimento claro das condições operacionais e das especificações técnicas da junta. Uma incompatibilidade pode levar a falhas prematuras, vazamentos e perigos potenciais. A tabela abaixo fornece um guia de especificações detalhado para nossa linha padrão de juntas de metal corrugado, destacando a lógica de engenharia por trás de cada parâmetro. No entanto, para aplicações complexas, oferecemos um serviço de engenharia totalmente personalizado para projetar uma junta que corresponda perfeitamente ao seu flange.
| Parâmetro | Especificação padrão | Justificativa de engenharia e impacto da aplicação |
| Material principal | SS304, SS316, SS316L, Titânio | Determina a resistência à corrosão e a capacidade de temperatura. SS316L é comum para a maioria dos serviços químicos. Titânio para corrosão severa e resistência a altas temperaturas. |
| Espessura do Núcleo (mm) | 0,20 - 0,40 | Núcleos mais grossos (0,30-0,40 mm) proporcionam maior resiliência e são preferidos para flanges de grande diâmetro e baixa pressão. Núcleos mais finos (0,20 mm) são para sistemas de alta pressão que requerem relaxamento mínimo. |
| Passo de ondulação (mm) | 2,5 - 4,0 | Passo é a distância entre os picos da ondulação. Um passo mais estreito (2,5 mm) cria mais linhas de vedação, melhor para aplicações de baixa carga de parafusos. Um passo mais amplo (4,0 mm) é para aplicações de alta pressão. |
| Altura da ondulação (mm) | 0,8 - 1,5 | Determina a compressibilidade e o retorno elástico. Alturas mais altas permitem maior movimento do flange e melhor conformidade da superfície. |
| Material do Elemento de Vedação | Grafite Flexível, PTFE, Mica | A grafite flexível é a mais comum, proporcionando excelente temperatura e resistência química. PTFE é para produtos químicos agressivos em temperaturas mais baixas. Mica é para temperaturas ultra-altas. |
| Densidade do elemento de vedação (g/cm³) | 1,0 - 1,2 (Grafite) | Uma densidade mais alta reduz a porosidade e a fluência, mas pode ser mais difícil de comprimir. Uma densidade padrão é um bom equilíbrio. |
| Temperatura Máxima de Projeto (°C) | Até 650°C (com Mica) | Este é o limite crítico. Excedê-lo pode causar a degradação do núcleo ou do elemento de vedação, levando à falha da vedação. |
| Pressão Máxima de Projeto (bar) | Até 250 bares | Determina a carga mínima do parafuso e a resistência necessária da junta. Pressões mais altas requerem um núcleo mais espesso ou mais forte. |
| Tensão recomendada da junta (N/mm²) | 50 - 150 | Esta é a tensão de compressão necessária para obter uma vedação. Muito baixo e o flange vazará; muito alto e pode danificar a junta ou o flange. |
| Taxa de vazamento (ASTM F37) | < 0,001 mL/min | Esta é a métrica de desempenho da vedação, indicando a capacidade da junta de evitar emissões fugitivas. |
Ao selecionar uma junta de metal corrugado, não se trata apenas das especificações individuais do material; trata-se de compreender a interação entre a junta e o flange. A carga do parafuso deve ser suficiente para comprimir a junta e gerar a tensão de vedação necessária, mas não tão alta a ponto de esmagar o núcleo. O acabamento superficial do flange e o paralelismo também desempenham um papel crucial. Recomendamos um acabamento superficial do flange de Ra 3,2 a 6,3 µm para uma vedação ideal. Na Kaxite, nossa equipe técnica utiliza Análise de Elementos Finitos (FEA) avançada para simular o comportamento da junta sob cargas e pressões específicas de parafusos. Isto nos permite recomendar o design ideal da junta e um procedimento de torque controlado, garantindo uma conexão confiável e sem vazamentos que atende aos padrões de emissão mais rigorosos.
A indústria química é incrivelmente diversificada, lidando com tudo, desde hidrocarbonetos benignos até ácidos agressivos, cáusticos e solventes. Não existe uma junta “universal” única que possa resistir a todos os ambientes químicos. A verdadeira força da junta de metal corrugado reside na sua capacidade de personalização. Selecionando cuidadosamente o metal do núcleo e o material de revestimento (ou elemento de vedação), a gaxeta pode ser projetada com precisão para o meio e condições operacionais específicas. Essa flexibilidade é a razão pela qual elas são cada vez mais especificadas em relação às juntas espirais padrão, que têm uma gama mais limitada de opções de construção. Na Ningbo Kaxite Sealing Materials Co., Ltd., produzimos juntas de metal corrugado com uma ampla gama de combinações de materiais para atender às demandas exatas das indústrias química, petroquímica e farmacêutica.
O metal do núcleo fornece resistência estrutural e resiliência. Para serviços químicos em geral, o SS316L é uma escolha versátil, oferecendo boa resistência a uma ampla faixa de meios e temperaturas operacionais. Para ambientes mais corrosivos, como aqueles que envolvem cloretos ou ácidos, são recomendadas ligas superiores como Hastelloy C276 ou Inconel 625. Para aplicações em temperaturas extremamente altas, como aquelas em fornos de refinaria, são utilizadas ligas à base de titânio ou níquel. Nossa fábrica mantém um estoque abrangente desses metais especiais, permitindo uma fabricação rápida. A escolha do elemento de vedação é igualmente crítica. A escolha mais comum é o grafite flexível, que oferece excelente resistência ao calor (até 650°C) e compatibilidade química com a maioria dos hidrocarbonetos e vapor. No entanto, a grafite não é adequada para ácidos altamente oxidantes, pois pode oxidar e perder as suas propriedades de vedação. Nestes casos utilizamos um material de revestimento de PTFE ou suas formas modificadas, que são quimicamente inertes.
Também oferecemos designs inovadores, como a construção de "Camada Dupla de Vedação". Isso envolve o uso de dois elementos de vedação diferentes – por exemplo, uma camada interna de grafite para vedação primária e um anel externo de PTFE para proteção contra meios que atacariam o grafite. Outro design avançado é a inclusão de um anel de suporte interno e externo. Um anel interno evita que a gaxeta entre em colapso sob pressão (especialmente importante para altas pressões), enquanto um anel externo fornece proteção contra corrosão e ajuda na centralização. Este nível de personalização é o motivo pelo qual as juntas de metal corrugado estão se tornando o padrão para aplicações críticas de segurança e de alto valor. Um caso em questão: um grande fabricante farmacêutico estava enfrentando problemas de contaminação em um circuito de água de alta pureza devido a materiais extraíveis de juntas padrão. Nossa fábrica projetou uma junta de metal corrugado com revestimento sólido de PTFE e núcleo SS316L que eliminou todos os extraíveis, proporcionando uma vedação pura e limpa. Este tipo de solução personalizada só é possível com a plataforma de design flexível de uma junta metálica corrugada.
Pergunta 1: Como uma junta de metal corrugado difere de uma junta espiral em termos de desempenho?
Resposta: A principal diferença está no design central. Uma junta enrolada em espiral usa uma tira de metal em forma de V enrolada helicoidalmente com um enchimento. Eles são excelentes para muitas aplicações, mas podem estar sujeitos a "estourar" se o enchimento estiver danificado. Uma junta de metal corrugado usa um núcleo de metal corrugado sólido e contínuo, que fornece uma estrutura mais robusta e rígida. Este design oferece resistência superior à explosão e é mais resistente a ciclos térmicos severos. Embora as gaxetas enroladas em espiral sejam uma boa escolha para uso geral, as gaxetas de metal corrugado são normalmente preferidas para flanges de grande diâmetro e baixa pressão e para aplicações onde danos ou desalinhamento na face do flange são uma preocupação.
Pergunta 2: Uma junta de metal corrugado pode ser usada em um flange com acabamento superficial muito áspero?
Resposta: Sim, esta é uma das suas principais vantagens. O perfil corrugado atua como uma série de molas flexíveis que podem comprimir e se adaptar às irregularidades da superfície. O elemento de vedação macio (grafite ou PTFE) preenche as lacunas microscópicas, criando uma vedação. Isso os torna ideais para reparar flanges antigos e corroídos sem a despesa de recapeamento. No entanto, recomendamos sempre uma face de flange razoavelmente lisa e plana para obter uma vedação ideal. Para flanges extremamente rugosos, pode ser necessário um elemento de vedação mais espesso ou um revestimento de maior densidade. Nossa equipe técnica pode aconselhar sobre a melhor solução para sua condição específica.
Pergunta 3: Que torque devo usar ao aparafusar uma junta de metal corrugado?
Resposta: Não existe um valor de torque único. Depende do tamanho da junta, do tamanho do parafuso, da classificação do flange e do material da junta. O objetivo é atingir a tensão recomendada na junta (normalmente 50-150 N/mm² para juntas de metal corrugado) sem esmagar o núcleo. Fornecemos um procedimento de torque detalhado com cada junta que fornecemos, que é calculado com base no projeto específico do seu flange. Este procedimento especificará o torque em ft-lbs ou Nm, a sequência de aperto e o número de passes. É essencial seguir este procedimento para obter uma vedação sem vazamentos e evitar danos. Nunca exceda o torque recomendado.
Pergunta 4: As juntas de metal corrugado são adequadas para serviço a vácuo?
Resposta: Sim, absolutamente. As juntas de metal corrugado são excelentes para aplicações de vácuo, incluindo alto vácuo. Seu núcleo rígido evita que sejam puxados para dentro da folga do flange, ao contrário de algumas juntas de chapa mais macias. O design corrugado também proporciona uma vedação positiva mesmo sob pressão negativa. Recomendamos um projeto com um anel de suporte interno para evitar colapso para dentro e um elemento de vedação de alta densidade para minimizar a liberação de gases. Nossa fábrica em Ningbo Kaxite Sealing Materials Co., Ltd. fornece juntas de metal corrugado para inúmeras aplicações de vácuo, inclusive nas indústrias farmacêutica e de semicondutores.
Pergunta 5: Como devo armazenar juntas metálicas corrugadas para garantir sua integridade antes da instalação?
Resposta: As juntas de metal corrugado devem ser armazenadas em ambiente limpo, seco e fresco. Eles devem ser protegidos contra umidade, sujeira e temperaturas extremas. A embalagem original (geralmente um saco plástico selado com um desumidificador) deve ser mantida intacta até a instalação para evitar ferrugem ou contaminação. Eles devem ser armazenados na horizontal para evitar distorções e não devem ser empilhados com outros objetos pesados em cima deles. Nossa fábrica fornece instruções detalhadas de armazenamento em cada remessa para garantir que as juntas cheguem ao local em perfeitas condições.
Desde suportar os ciclos térmicos e de pressão mais brutais até a vedação de flanges problemáticos de grande diâmetro e oferecer flexibilidade de material incomparável, a junta de metal corrugado provou ser a solução de vedação superior para a moderna indústria de processamento químico. Sua engenharia exclusiva oferece um nível de confiabilidade, segurança e economia que as alternativas de gaxetas tradicionais simplesmente não conseguem igualar. Para engenheiros de manutenção e gerentes de fábrica, representa um investimento proativo em operações de longo prazo e sem vazamentos.
Você está pronto para atualizar o desempenho de vedação da sua planta?Entre em contato com a Ningbo Kaxite Sealing Materials Co., Ltd. hojepara discutir sua aplicação específica. Nossa equipe de engenheiros experientes trabalhará com você para selecionar o projeto ideal e a combinação de materiais para suas conexões de flange mais críticas. Oferecemos consultas técnicas gratuitas, recomendações de projeto de juntas e treinamento no local para suas equipes de manutenção.Solicite agora sua consulta técnica gratuita da Ningbo Kaxite Sealing Materials Co., Ltd. e garanta a integridade de sua planta com a vedação confiável de juntas de metal corrugado.
