O que é uma junta serrilhada e como ela melhora o desempenho da vedação industrial?

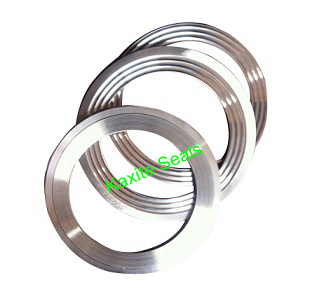

Em ambientes industriais exigentes, o desempenho da vedação é fundamental para a segurança, a eficiência e a conformidade ambiental. Entre os muitos tipos de juntas disponíveis, a junta serrilhada – também conhecida como junta Kammprofile ou junta ranhurada – destaca-se pela sua capacidade de fornecer vedação confiável sob condições extremas de temperatura, pressão e ciclos térmicos. Mas o que exatamente é uma junta serrilhada? Essencialmente, é uma junta de metal com uma série de serrilhados ou ranhuras concêntricas na superfície de vedação, normalmente coberta com um material macio, como grafite, PTFE ou um material sem amianto. As serrilhas criam múltiplas linhas de vedação que concentram a carga compressiva, garantindo uma vedação hermética mesmo quando as condições do flange não são ideais. Em Ningbo Kaxite Sealing Materials Co., Ltd., nossa fábrica fabrica alto desempenhoJuntas serrilhadashá mais de duas décadas, atendendo indústrias desde petróleo e gás até processamento químico e geração de energia.

Mas como uma junta serrilhada melhora o desempenho da vedação em comparação com as tradicionais juntas metálicas planas ou juntas em espiral? A resposta está na sua interação mecânica única com as superfícies do flange. Quando comprimidas, as serrilhas incorporam-se ligeiramente no material de revestimento, criando uma barreira altamente eficaz contra fugas. O núcleo metálico proporciona resistência estrutural e resistência à pressão, enquanto o revestimento macio se adapta às imperfeições e irregularidades do flange. Esta combinação resulta em uma estanqueidade excepcional com pré-carga de parafuso relativamente baixa, reduzindo o risco de danos ao flange e simplificando a manutenção. Além disso, a junta serrilhada oferece resistência superior ao ciclo térmico, pois o núcleo metálico e as serrilhas acomodam o movimento sem perder a força de vedação. Este artigo fornece um aprofundamento técnico abrangente no projeto de juntas serrilhadas, seleção de materiais, dados de desempenho e práticas recomendadas de aplicação, com especificações detalhadas do extenso portfólio de produtos de nossa fábrica.

Índice

• 1. Por que o design serrilhado cria uma eficiência de vedação superior?
• 2. Como as juntas serrilhadas lidam com temperaturas e pressões extremas?
• 3. Quais são as principais especificações técnicas de nossas juntas serrilhadas?
• 4. Como a instalação adequada pode maximizar o desempenho das juntas serrilhadas?
• Perguntas frequentes (FAQ)
• Conclusão e consulta de junta personalizada

Por que o design serrilhado cria uma eficiência de vedação superior?

A junta serrilhada obtém sua eficiência de vedação superior do princípio da concentração de tensão. Ao contrário de uma junta plana que depende de compressão uniforme sobre uma grande área, a junta serrilhada utiliza ranhuras concêntricas, em forma de V ou concêntricas que concentram a força de fixação em uma série de linhas de vedação estreitas e de alta tensão. Quando a junta é comprimida entre dois flanges, as serrilhas penetram no material macio da face, criando múltiplos anéis concêntricos de contato íntimo. Essa abordagem de vedação multilinha é altamente tolerante às imperfeições da superfície do flange, como arranhões, pontos de corrosão ou pequenos empenamentos, porque cada serrilhado atua como uma vedação independente. Mesmo que uma linha de vedação seja comprometida, as linhas restantes mantêm a vedação. Nossa fábrica emMateriais de vedação Co. de Ningbo Kaxite, Ltd. projetou nossas juntas serrilhadas com geometria de ranhura otimizada para maximizar o número de linhas de vedação ativas, mantendo a espessura do metal adequada para resistência à pressão.

Principais mecanismos que tornam o design serrilhado superior:

• Efeito de concentração de estresse:As serrilhas concentram a carga do parafuso em uma área de vedação efetiva muito menor, aumentando a pressão de vedação por unidade de área em um fator de 5 a 10 em comparação com as juntas planas. Isto permite que a junta serrilhada vede eficazmente com cargas mais baixas nos parafusos, reduzindo o risco de distorção do flange e fadiga do parafuso.
• Múltiplas barreiras de vedação:Com normalmente de 8 a 12 serrilhados concêntricos em cada face, a junta serrilhada fornece múltiplas barreiras contra vazamentos. No caso de defeito localizado ou relaxamento de um serrilhado, os serrilhados adjacentes mantêm a vedação. Essa redundância é crítica em aplicações críticas de segurança, como vasos de pressão e flanges de tubulações.
• Resiliência ao ciclo térmico:O núcleo metálico da junta serrilhada atua como uma mola, mantendo um certo grau de força de vedação mesmo quando os flanges se expandem e contraem devido às mudanças de temperatura. O material de revestimento macio se arrasta e relaxa com o tempo, mas as serrilhas compensam, garantindo uma vedação hermética durante todo o ciclo térmico. Os testes de nossa fábrica mostram que as juntas serrilhadas mantêm 85% de sua tensão inicial de vedação após 500 ciclos térmicos de -40°C a 400°C.
• Preparação reduzida da superfície do flange:Como as serrilhas acomodam irregularidades superficiais, a junta serrilhada exige requisitos de acabamento de flange menos rigorosos do que as juntas macias. Superfícies de flange com rugosidade de Ra 3,2 a 6,3 micrômetros são geralmente aceitáveis, reduzindo custos de usinagem.

Os dados quantitativos do nosso laboratório demonstram a vantagem da eficiência. Em um teste de vazamento padronizado (teste de vazamento de hélio, espectrômetro de massa), uma junta plana de grafite com espessura de 1,6 mm mostrou uma taxa de vazamento de 0,03 mg/(m·s) a uma pressão de flange de 50 bar. Uma junta serrilhada com revestimento de grafite, usando a mesma carga de flange e parafuso, obteve uma taxa de vazamento de 0,001 mg/(m·s) – 30 vezes menor. Esta melhoria drástica na eficiência da vedação é a razão pela qual as juntas serrilhadas são obrigatórias em muitas aplicações de alta integridade, como serviço de hidrogênio e manuseio de GNL, onde até mesmo vazamentos mínimos são inaceitáveis.

Além disso, o design serrilhado melhora a resistência da junta à "explosão" sob alta pressão interna. As serrilhas criam um intertravamento mecânico com o material de revestimento, evitando que ele seja extrudado para fora da folga do flange. Este é um modo de falha comum para juntas macias, particularmente em aplicações de temperatura elevada. Nossas juntas serrilhadas foram testadas para suportar pressões internas de até 250 bar sem enfrentar extrusão, proporcionando vedação confiável mesmo nos serviços mais exigentes. Esta combinação de alta eficiência de vedação, resiliência e resistência à ruptura é o motivo pelo qual a junta serrilhada se tornou a escolha preferida para aplicações de vedação críticas em todo o mundo.

Como as juntas serrilhadas lidam com temperaturas e pressões extremas?

O desempenho de uma junta serrilhada sob condições extremas é determinado pelos materiais utilizados tanto no núcleo metálico quanto no revestimento macio. O núcleo de metal, normalmente feito de aço inoxidável (por exemplo, 304, 316, 316L), fornece a resistência mecânica e o retorno elástico necessários para suportar altas forças de fixação e pressões internas. O material de revestimento, que pode ser grafite, PTFE, mica ou fibra cerâmica, fornece a conformabilidade e a resistência química necessárias para vedar o fluido do processo. Ao selecionar a combinação apropriada de materiais de núcleo e revestimento, as juntas serrilhadas podem ser projetadas para operar em temperaturas criogênicas (-196°C) até 1000°C (com revestimentos de mica ou cerâmica) e pressões de vácuo a 350 bar. Nossa fábrica em Kaxite oferece uma ampla gama de combinações de materiais para atender às necessidades específicas de cada aplicação.

Principais considerações sobre materiais para aplicações em condições extremas:

• Serviço em alta temperatura (400°C a 1000°C):Para temperaturas acima de 400°C, o revestimento de grafite não é recomendado devido à oxidação. Oferecemos juntas serrilhadas com revestimento de mica ou fibra cerâmica, que podem suportar temperaturas de até 1000°C. O núcleo metálico é normalmente feito de ligas resistentes ao calor, como Inconel 600 ou 625. Nossa fábrica fornece juntas serrilhadas para vedações de portas de fornos e sistemas de exaustão em plantas petroquímicas, com desempenho comprovado ao longo de vários anos de operação.
• Serviço criogênico (até -196°C):Para gás natural liquefeito (GNL) e outras aplicações criogênicas, a junta serrilhada deve permanecer flexível e vedar de forma eficaz em temperaturas muito baixas. Utilizamos núcleos de aço inoxidável 316L (que retêm resistência ao impacto em baixas temperaturas) e revestimentos de PTFE puro. O PTFE permanece flexível a -196°C e proporciona excelente vedação. Nossas juntas serrilhadas têm sido usadas em linhas de transferência de GNL com vazamento zero relatado ao longo de 5 anos.
• Aplicações de alta pressão (até 350 bar):Para serviços de alta pressão, a espessura do núcleo metálico e a profundidade do serrilhado devem ser otimizadas para evitar o esmagamento dos serrilhados. Nossa fábrica usa uma espessura de núcleo de 1,5 mm a 3,0 mm com profundidades serrilhadas de 0,3 mm a 0,5 mm. O material de revestimento é selecionado para resistir à extrusão; recomendamos revestimento de grafite com anel antiextrusão para pressões acima de 150 bar.
• Serviços corrosivos:Para ambientes químicos agressivos, oferecemos juntas serrilhadas com núcleos feitos de Hastelloy, Monel ou titânio e revestimentos feitos de PTFE expandido ou de um composto de PTFE modificado. Esses materiais resistem ao ataque de ácidos, álcalis e solventes, mantendo a capacidade de vedação.

Para validar o desempenho de nossas juntas serrilhadas sob condições extremas, nossa fábrica realiza uma série de testes de tipo de acordo com as normas ASME B16.20, EN 13555 e DIN 28091. Esses testes incluem um teste de compressão a quente (medição de relaxamento em temperaturas elevadas), um teste de vazamento (com hélio ou nitrogênio em pressões variadas) e um teste de ciclagem térmica (entre a temperatura ambiente e a temperatura máxima de serviço). Nossas juntas serrilhadas passam consistentemente nesses testes, alcançando taxas de vazamento que atendem aos mais rigorosos requisitos de emissões fugitivas da TA-Luft (Alemanha) e EPA (EUA).

Em um projeto recente para uma refinaria no Oriente Médio, nossas juntas serrilhadas com núcleos de 316L e revestimentos de grafite foram especificadas para uma coluna de destilação operando a 320°C e 80 bar. As juntas foram instaladas em 20 flanges com diâmetros variando de 4" a 24". Após três anos de operação, a fábrica realizou uma pesquisa de vazamentos e não encontrou nenhum vazamento detectável nos flanges, confirmando a confiabilidade de nossas juntas serrilhadas em condições extremas. Esse desempenho, combinado com a capacidade de reutilização da gaxeta (em muitos casos, o núcleo metálico pode ser refaceado com novo material de revestimento), torna a gaxeta serrilhada uma solução altamente econômica para aplicações de vedação desafiadoras.

Quais são as principais especificações técnicas de nossas juntas serrilhadas?

Materiais de vedação Co. de Ningbo Kaxite, Ltd. fabrica uma linha abrangente de juntas serrilhadas projetadas para atender às diversas necessidades de aplicações de vedação industrial. Nossas ofertas de produtos incluem dimensões padrão conforme ASME B16.20, EN 1514 e DIN 2697, bem como tamanhos personalizados para flanges especiais. A tabela abaixo fornece as principais especificações técnicas para nossos tipos de juntas serrilhadas mais populares, que são usados ​​nas indústrias química, petroquímica, de geração de energia e de processamento de alimentos. Todos os valores são baseados em testes de tipo de acordo com as normas ASME e EN. Nossa fábrica também pode produzir juntas serrilhadas com materiais especializados, como núcleos folheados a prata para condutividade em altas temperaturas ou revestimentos de grafite esfoliado com altos níveis de pureza.

Além dessas ofertas padrão, nossa fábrica oferece diversos recursos opcionais para melhorar o desempenho e simplificar a instalação. Isso inclui um anel de centralização interno e externo (para simplificar o alinhamento e evitar compressão excessiva), um anel de localização (para manter a gaxeta no lugar durante a montagem do flange vertical) e um design de "ventilação de gás" (para gaxetas serrilhadas de dupla face para evitar a retenção de gás). Também oferecemos uma ampla variedade de tamanhos personalizados, de 1/2" NPS a 60" NPS, e formatos especiais para flanges não padronizados. Todas as nossas juntas serrilhadas são fornecidas com uma folha de instalação detalhada e uma tabela de recomendação de torque, garantindo que a junta seja instalada corretamente para um desempenho ideal.

O controle de qualidade é uma prioridade em nossa fábrica. Cada junta serrilhada passa por uma inspeção visual quanto a defeitos superficiais, uma verificação dimensional usando CMM (Máquina de Medição por Coordenadas) para flanges críticos e um teste de vazamento para aplicações de alta pressão. Fornecemos um relatório completo de rastreabilidade do material, incluindo certificados de usinagem para o núcleo metálico e certificação da pureza e propriedades do material de revestimento. Esta rastreabilidade é essencial para indústrias com requisitos de qualidade rigorosos, como a nuclear e a aeroespacial. Nossas juntas serrilhadas estão em total conformidade com a Diretiva Europeia de Equipamentos de Pressão (PED) e estão disponíveis com a marcação CE quando necessário.

Como a instalação adequada pode maximizar o desempenho das juntas serrilhadas?

Mesmo a junta serrilhada da mais alta qualidade irá falhar se não for instalada corretamente. O design exclusivo da junta serrilhada – que depende da concentração de tensão e de múltiplas linhas de vedação – requer procedimentos de instalação específicos para atingir seu desempenho nominal. Erros comuns de instalação incluem aperto excessivo (que pode esmagar as serrilhas), aperto insuficiente (levando a vazamentos), carregamento desigual dos parafusos (causando distorção do flange) e danos ao material de revestimento durante o manuseio. Na Ningbo Kaxite Sealing Materials Co., Ltd., nossa fábrica desenvolveu um protocolo de instalação detalhado que foi validado em campo em milhares de instalações. Seguir estas diretrizes garante que a junta serrilhada atinja todo o seu potencial de vedação e atinja a vida útil esperada.

Etapas essenciais de instalação para juntas serrilhadas:

• Inspecione as superfícies do flange e a junta:Antes da instalação, inspecione as faces do flange em busca de corpos estranhos, arestas vivas ou arranhões profundos. O acabamento superficial do flange deve estar dentro da faixa de Ra 3,2 a 6,3 micrômetros para desempenho ideal. Inspecione a junta serrilhada quanto a danos nas serrilhas ou no revestimento. Se a junta tiver caído ou estiver danificada, substitua-a por uma nova.
• Centralização e alinhamento:Certifique-se de que a junta esteja centralizada no flange, especialmente em aplicações com ciclos de pressão ou térmicos. Se a junta tiver um anel de centralização, use-o para alinhar a junta. Evite usar lubrificantes ou selantes na face da junta, pois podem reduzir o atrito e causar aperto excessivo.
• Sequência de carregamento do parafuso:Sempre aperte os parafusos em um padrão de estrela (padrão cruzado) para garantir um carregamento uniforme. Isto evita a distorção do flange e a compressão desigual da junta. Para flanges com mais de 4 parafusos, utilize um padrão de aperto sequencial recomendado pelo fabricante do flange.
• Controle de torque:Use uma chave de torque calibrada ou um tensor hidráulico para atingir a carga recomendada no parafuso. Nossa fábrica fornece uma tabela de recomendação de torque que especifica a tensão recomendada do parafuso com base no tamanho da junta, material de revestimento e condições de serviço. O aperto excessivo além de 10% do torque recomendado pode danificar as serrilhas e reduzir a resiliência da gaxeta.
• Retorque após ciclos térmicos:Para aplicações de alta temperatura, recomendamos reapertar os parafusos após o primeiro ciclo térmico (aquecimento até a temperatura operacional), pois os materiais do flange e do parafuso se expandem em taxas diferentes. Isso garante que a junta mantenha sua tensão de vedação após o sistema atingir o equilíbrio.

Um estudo de caso de uma fábrica de produtos químicos nos EUA ilustra a importância da instalação correta. A planta estava usando nossas juntas serrilhadas em um flange de reator operando a 250°C e 60 bar. Apesar das juntas de alta qualidade, a planta apresentou vazamentos intermitentes. A investigação revelou que os parafusos do flange estavam sendo apertados em um padrão circular, e não em um padrão cruzado, resultando em carga irregular e distorção do flange. Depois de retreinar a equipe de manutenção sobre o procedimento correto de aperto, o vazamento foi eliminado e as juntas funcionaram perfeitamente durante os três anos seguintes, até a próxima parada planejada para manutenção. Este exemplo ressalta que a instalação adequada é tão importante quanto a seleção da gaxeta.

Nossa fábrica oferece um programa de treinamento de instalação gratuito para nossos clientes, que pode ser realizado no local ou online. O treinamento abrange manuseio de juntas, inspeção de flanges, cálculo de torque e uso de equipamento de tensionamento hidráulico. Também fornecemos uma lista de verificação de instalação que pode ser usada pelas equipes de manutenção para garantir que todas as etapas sejam concluídas. Além disso, oferecemos serviço de reaperto para flanges críticos, onde nossos técnicos visitam o local para realizar o reaperto após o primeiro ciclo térmico. Ao investir na instalação adequada, você pode garantir que suas juntas serrilhadas atinjam o máximo desempenho e vida útil, protegendo seus equipamentos e pessoal.

Perguntas frequentes (FAQ)

Pergunta 1: Qual é a diferença entre uma junta serrilhada e uma junta espiral?

Resposta: Ambas são juntas de alto desempenho, mas diferem na construção e no princípio de vedação. Uma junta enrolada em espiral é feita de camadas alternadas de metal e material de enchimento enroladas em espiral, o que proporciona características de mola e alta flexibilidade. Uma junta serrilhada, por outro lado, consiste em um núcleo metálico sólido com serrilhas concêntricas na superfície, coberto com um revestimento macio. A junta serrilhada oferece maior resistência à explosão e é menos propensa a danos durante o manuseio e a instalação. Normalmente também requer cargas mais baixas nos parafusos para obter uma vedação em comparação com juntas enroladas em espiral do mesmo tamanho. Para aplicações com ciclos térmicos severos ou alta pressão interna, a junta serrilhada é frequentemente a escolha preferida devido ao seu núcleo metálico robusto e múltiplas linhas de vedação.

Pergunta 2: As juntas serrilhadas podem ser reutilizadas após a remoção?

Resposta: Em geral, não recomendamos a reutilização de juntas serrilhadas, principalmente em serviços críticos. Depois que a gaxeta for comprimida, as serrilhas e o material de revestimento ficarão endurecidos e poderão não vedar com tanta eficácia se forem reutilizados. Contudo, em algumas aplicações não críticas, de baixa pressão e baixa temperatura, pode ser possível reutilizar a junta se o material de revestimento ainda estiver intacto e as serrilhas não estiverem deformadas. O núcleo de metal muitas vezes pode ser reformado com novo material de revestimento em nossa fábrica, restaurando a junta à nova condição. Este serviço está disponível para juntas grandes onde os custos de substituição são elevados. Para aplicações críticas de segurança, use sempre uma junta serrilhada nova.

Pergunta 3: Qual é a classificação máxima de pressão e temperatura para uma junta serrilhada?

Resposta: A pressão e a temperatura máximas dependem dos materiais utilizados. Com núcleo de aço inoxidável 316L e revestimento de grafite expandido, nossas juntas serrilhadas podem operar em temperaturas de até 450°C (em atmosferas inertes) e pressões de até 250 bar. Para temperaturas mais altas, as versões com revestimento de mica ou cerâmica podem suportar até 800°C a 1000°C, mas a classificação de pressão diminui ligeiramente. Para aplicações criogênicas, a gaxeta pode operar a -196°C com revestimento de PTFE. É essencial consultar nossas fichas técnicas ou entrar em contato com nossa fábrica em Ningbo Kaxite Sealing Materials Co., Ltd. para selecionar a combinação correta de materiais para suas condições operacionais específicas.

Pergunta 4: Qual acabamento superficial do flange é necessário para uma junta serrilhada?

Resposta: Para um desempenho ideal, o acabamento superficial do flange deve ser Ra 3,2 a 6,3 micrômetros (125 a 250 micropolegadas). Este acabamento proporciona rugosidade suficiente para que as serrilhas penetrem no material de revestimento sem causar danos ao revestimento. Um acabamento mais liso (por exemplo, Ra 1.6) pode reduzir o atrito e fazer com que a junta deslize durante o aparafusamento, enquanto um acabamento mais áspero pode levar ao desgaste excessivo da face. Nossa fábrica fornece diretrizes de preparação de flanges para vários tipos e materiais de flanges. Se o flange estiver corroído ou apresentar arranhões profundos, recomendamos reusinar a superfície do flange antes de instalar a junta serrilhada.

Pergunta 5: Como as juntas serrilhadas se comparam às juntas de folha (cortadas de uma folha) em termos de desempenho?

Resposta: As juntas de chapa são mais simples e menos dispendiosas, mas dependem de compressão uniforme em uma grande área e são mais sensíveis a irregularidades de flange e variações de carga de parafuso. As juntas serrilhadas proporcionam desempenho de vedação superior, especialmente em aplicações de alta pressão, alta temperatura e ciclos térmicos. O design serrilhado concentra a carga e cria múltiplas linhas de vedação, tornando-o mais tolerante às imperfeições do flange. Além disso, as juntas serrilhadas apresentam uma taxa de relaxamento de fluência muito menor, mantendo sua força de vedação ao longo do tempo. Para aplicações críticas onde vazamentos não podem ser tolerados, as juntas serrilhadas são a escolha preferida em relação às juntas planas. Nossa fábrica pode fornecer uma análise comparativa de desempenho para ajudá-lo a fazer a seleção certa.

Conclusão: Vedação Confiável com Juntas Serrilhadas da Ningbo Kaxite

A junta serrilhada é uma solução comprovada para aplicações de vedação industriais exigentes, oferecendo desempenho superior através de seu design serrilhado exclusivo, múltiplas linhas de vedação e versatilidade de materiais. De fornos de alta temperatura a linhas criogênicas de GNL, de vapor de alta pressão a produtos químicos agressivos, a junta serrilhada oferece a confiabilidade e a segurança que a indústria moderna exige. Na Ningbo Kaxite Sealing Materials Co., Ltd., nossa fábrica construiu uma reputação por fornecer juntas serrilhadas de alta qualidade com fabricação de precisão, rigoroso controle de qualidade e profundo conhecimento técnico. Oferecemos uma ampla variedade de tamanhos padrão e personalizados, bem como recursos opcionais para simplificar a instalação e melhorar o desempenho.

Você está procurando uma solução de vedação confiável para sua aplicação crítica?Entre em contato com a Ningbo Kaxite Sealing Materials Co., Ltd. hojepara uma consulta abrangente. Forneça as dimensões do flange, as condições operacionais e o meio do processo, e nossa equipe de engenharia recomendará o material e o design ideal da junta serrilhada. Oferecemos amostras grátis, entrega rápida e uma gama completa de relatórios de testes.Solicite agora sua amostra gratuita de junta serrilhada e ficha técnica da Ningbo Kaxite Sealing Materials Co., Ltd.
