Ao selecionar materiais de vedação para conexões flangeadas industriais, a resistência mecânica é um fator decisivo que afeta a confiabilidade da vedação a longo prazo, a retenção da carga do parafuso e a resistência à ruptura.Juntas de PTFEe juntas de grafite são duas soluções de vedação não metálicas amplamente especificadas, mas seu comportamento mecânico sob compressão, ciclagem térmica e pressão interna difere significativamente. Na Ningbo Kaxite Sealing Materials Co., Ltd., projetamos ambas as linhas de produtos há mais de duas décadas. Nossa fábrica produz juntas de PTFE de alta densidade e juntas de grafite esfoliada que atendem aos padrões ASTM F104 e DIN 28091. A compreensão de suas curvas de tensão-deformação exclusivas e do desempenho de relaxamento de fluência ajuda os engenheiros a evitar vazamentos de flanges e falhas de extrusão de juntas.
Neste guia abrangente, nossa equipe de engenharia compara resistência à compressão uniaxial, módulo de tração, taxas de relaxamento de tensão e retenção de torque do parafuso entre juntas de PTFE premium e juntas de grafite flexíveis. Nossos dados de testes de fábrica revelam que, embora o grafite ofereça estabilidade superior em altas temperaturas, nossas juntas de PTFE reforçadas proporcionam melhor recuperação elástica e menor fluência em temperaturas ambiente a médias. Você aprenderá qual material fornece maior resistência mecânica para sua classe de pressão específica, acabamento superficial do flange e requisitos de torque de montagem. As seções a seguir incluem tabelas de parâmetros detalhadas, notas de aplicação reais e respostas a perguntas frequentes com base na validação ISO 9001:2025 da Materiais de vedação Co. de Ningbo Kaxite, Ltd.
A resistência mecânica de uma junta não é um parâmetro único, mas uma combinação de resistência à compressão, módulo de elasticidade, porcentagem de recuperação e comportamento de relaxamento por fluência. NoMateriais de vedação Co. de Ningbo Kaxite, Ltd., nossa fábrica classifica as juntas de PTFE em graus virgens, 25% preenchidos com vidro e cheios de carbono, enquanto as juntas de grafite são categorizadas como grafite expandida com inserções de folha de estanho ou aço inoxidável. Nosso laboratório conduz ASTM F36 para compressibilidade e recuperação, ASTM F38 para relaxamento de fluência e ASTM F152 para resistência à tração. Os resultados mostram que as juntas de PTFE padrão têm menor resistência à compressão inicial do que a grafite, mas maior recuperação elástica após o ciclo de carga.
Nossa fábrica produziu mais de 500.000 peças no ano passado sob a marca Ningbo Kaxite Sealing Materials Co., Ltd., e observamos consistentemente que os requisitos de resistência mecânica dependem fortemente da rugosidade do flange (Ra 3,2 vs 6,3 μm) e da metodologia de torque do parafuso. Para aplicações que exigem alta retenção de torque dos parafusos (acima de 150 Nm em parafusos M16), nossas juntas de grafite apresentam menor perda permanente de espessura. No entanto, para sistemas com ciclos térmicos e vibrações frequentes, nossas juntas de PTFE reforçadas proporcionam vedação dinâmica superior devido à melhor memória de forma. Abaixo está uma tabela detalhada comparando os principais parâmetros mecânicos validados pelo nosso centro de qualidade interno.
| Propriedade | Juntas de PTFE virgem (Ningbo Kaxite) | Juntas de PTFE com 25% de vidro | Juntas flexíveis de grafite (98% C) |
| Resistência à compressão (MPa) ASTM D695 | 15 – 20 | 25 – 32 | 35 – 45 (limitado em alta tensão) |
| Resistência à tração (MPa) ASTM F152 | 14 – 18 | 18 – 24 | 4 – 6 (muito baixo, grau reforçado 10–12) |
| % de compressibilidade (a 34,5 MPa) | 12 – 18 | 8 – 12 | 18 – 28 |
| % de recuperação (ASTM F36) | 45 – 60 | 35 – 50 | 10 – 20 |
| % de relaxamento do estresse (1000 horas, 100°C) | 35 – 45 | 25 – 30 | 20 – 25 |
| Fluência a 40 MPa (perda de espessura%) | 7 – 9 | 4 – 6 | 3 – 5 |
Nossos testes de fábrica demonstram que a seleção da resistência mecânica deve considerar não apenas os dados brutos, mas também o envelhecimento específico da aplicação. Para juntas de PTFE, nossa variante com enchimento de vidro aumenta o módulo de compressão em 60% em comparação com o PTFE virgem, tornando-a adequada para pressões de até 5 MPa. As juntas de grafite, apesar da baixa resistência à tração, apresentam alta resistência à compressão devido ao deslizamento da camada, mas requerem manuseio cuidadoso para evitar lascamento nas bordas. Na Ningbo Kaxite Sealing Materials Co., Ltd., sempre recomendamos cálculos de tensão de assentamento da junta com base na ASME PCC-1. Nossa equipe de engenharia fornece tabelas gratuitas de torque de parafusos para cada classe de material.
A fluência e o relaxamento de tensão são respostas mecânicas dependentes do tempo que afetam diretamente a perda de carga dos parafusos do flange. Com o tempo, a espessura da junta diminui (fluência) e a tensão de vedação diminui (relaxamento), levando a possíveis vazamentos. Nossa fábrica realizou um teste de fluência de 2.000 horas a 80°C e tensão inicial de 30 MPa, monitorando juntas de PTFE e juntas de grafite. Descobrimos que as juntas de PTFE apresentam fluência primária durante as primeiras 200 horas e depois estabilizam, enquanto a grafite apresenta comportamento de fluência linear por um período mais longo devido à sua estrutura lamelar. Para serviços cíclicos, como trocadores de calor, nossas juntas de PTFE com 25% de enchimento de vidro reduziram a fluência total em 40% em comparação com o PTFE virgem.
Do ponto de vista da resistência mecânica, a resistência à fluência significa maior retenção de carga da junta a longo prazo. Abaixo está uma comparação baseada em relatórios internos da Kaxite:
Nossa fábrica usa um testador de relaxamento de fluência multiestação (ASTM F38) e provou que em termos de resistência mecânica em termos de retenção de tensão a longo prazo, as juntas de grafite geralmente superam o PTFE puro. No entanto, quando adicionamos reforço estrutural como fibra de vidro ou núcleo metálico às juntas de PTFE, a diferença diminui drasticamente. produz uma junta de PTFE de envelope exclusiva com uma malha interna de aço inoxidável que reduz a fluência para menos de 3% após 2.000 horas. Para aplicações críticas, como plataformas offshore ou reatores químicos, nossa equipe de engenharia recomenda combinar as características de fluência com a rigidez do flange. Flanges macios exigem juntas com menor fluência para manter a vedação, o que nossas juntas preenchidas de PTFE oferecem com eficiência.
Embora a resistência à compressão receba mais atenção, a resistência à tração e a flexibilidade são igualmente críticas para a resistência mecânica durante a instalação e picos de pressão. As juntas de grafite têm resistência à tração inerentemente baixa (normalmente 4-6 MPa), o que significa que podem rasgar se forem manuseadas incorretamente ou se ocorrer desalinhamento do flange. Pelo contrário, as nossas juntas de PTFE oferecem resistência à tração entre 14 e 24 MPa dependendo do conteúdo do enchimento. Esta alta resistência à tração permite que as juntas de PTFE suportem o movimento diferencial do flange e a expansão térmica da tubulação sem rachar. Nossa fábrica publicou um estudo de caso onde um trocador de calor com desalinhamento angular do flange de 2 mm usou nossas juntas de PTFE com 25% de vidro e operou por 4 anos sem vazamentos; a mesma aplicação falhou em 8 meses usando grafite porque a junta se partiu na borda do diâmetro externo.
A flexibilidade como propriedade mecânica está relacionada à capacidade da junta de se adaptar às irregularidades da superfície do flange. Nossa fábrica produz juntas de PTFE macio com alongamento acima de 200%, enquanto o grafite tem alongamento abaixo de 2% (frágil). Para flanges riscados ou corroídos, as juntas de PTFE fluem para as imperfeições, criando uma vedação mecânica mais forte. No entanto, a alta flexibilidade pode reduzir a resistência à extrusão. Para ajudar nossos clientes a escolher corretamente, desenvolvemos a seguinte lista de recomendações de resistência mecânica com base nos requisitos de tração e flexibilidade:
Nossa fábrica fabricou juntas de PTFE com espessura personalizada de 1,5 mm a 6 mm para aplicações de baixa carga de parafusos. Como a flexibilidade do PTFE permite uma melhor distribuição de tensão em toda a face do flange, nossos clientes relatam 40% menos operações de reaperto de parafusos em comparação com o grafite. No entanto, a resistência mecânica é uma propriedade do sistema: mesmo a junta mais forte pode falhar se os parafusos forem apertados de forma desigual. fornece software de cálculo de torque mediante solicitação, e nossa fábrica garante que todas as juntas de PTFE atendam à resistência à tração mínima impressa em nosso certificado de qualidade.
A ruptura ocorre quando a pressão interna força o material da junta para dentro da folga do flange (extrusão) ou sopra a junta lateralmente para fora da junta. A resistência à extrusão depende da resistência ao cisalhamento da junta, da dureza e da folga entre o diâmetro externo do flange e o círculo do parafuso. Na Ningbo Kaxite Sealing Materials Co., Ltd., testamos juntas de PTFE e juntas de grafite sob pressão interna crescente de nitrogênio de 1 MPa a 15 MPa com uma tensão constante no parafuso de 40 MPa. Os resultados: as juntas de grafite começaram a extrusar a 6 MPa (0,5 mm de intervalo), enquanto as nossas juntas de PTFE preenchidas com vidro resistiram à extrusão até 12 MPa. Isso ocorre porque o PTFE preenchido com vidro tem uma dureza Shore D de 65-70 em comparação com a dureza Shore do grafite em torno de 40-50 (muito macio).
Para aplicações de alta pressão (Classe 600 e superiores), nossa fábrica recomenda fortemente o uso de juntas de PTFE preenchidas com carbono que possuem maior resistência à fluência e à extrusão. Fatores de desempenho detalhados:
Na Ningbo Kaxite Sealing Materials Co., Ltd., projetamos uma junta híbrida exclusiva de PTFE com um núcleo de alta densidade que atinge resistência à explosão comparável às juntas com camisa de metal, mas com menor exigência de carga do parafuso. Nossos dados de testes de resistência mecânica mostram que nossas juntas de PTFE premium têm resistência à extrusão 150% maior do que a grafite sem enchimento. Para serviços críticos de segurança, como GLP ou hidrogênio, nossa fábrica produz juntas de PTFE personalizadas com corte escalonado que travam positivamente nas serrilhas do flange, proporcionando um intertravamento mecânico à prova de explosão. Consulte sempre nossa equipe técnica para avaliar os efeitos pressão-temperatura, pois a oxidação do grafite em ar de alta pressão acima de 450°C pode levar à perda repentina de resistência, enquanto o PTFE se degrada normalmente.
A temperatura e a exposição a produtos químicos podem alterar a resistência mecânica de uma junta ao longo do tempo. As juntas de PTFE mantêm propriedades mecânicas consistentes de -200°C a +200°C (260°C para PTFE modificado), mas acima dessa temperatura o PTFE amolece, reduzindo rapidamente a resistência à compressão. As juntas de grafite funcionam até 500°C em atmosferas inertes, mas acima de 400°C no ar, a grafite oxida e perde massa, resultando em falha mecânica total. Nossa fábrica realizou testes de envelhecimento acelerado a 180°C por 3.000 horas em ambos os materiais. As juntas de PTFE retiveram 92% da resistência à compressão original, enquanto a grafite reteve apenas 65% devido à perda de peso por oxidação (redução de peso medida de 8%).
A compatibilidade da mídia também influencia o comportamento mecânico. Ácidos oxidantes fortes (como o ácido nítrico) podem atacar o grafite, causando intercalação que expande a junta e destrói sua integridade estrutural. As juntas de PTFE não apresentam degradação química em quase todos os produtos químicos, exceto metais alcalinos fundidos. Nosso caso de fábrica: uma planta de ácido sulfúrico substituiu as juntas de grafite mensalmente devido ao desmoronamento das juntas; após mudar para nossas juntas de PTFE com 25% de vidro, a vida útil se estendeu para 18 meses sem perda de resistência mecânica. Recomendamos o seguinte breve resumo para decisões de resistência mecânica, temperatura-meio:
Em última análise, a longevidade da resistência mecânica deve levar em consideração tanto o envelhecimento térmico quanto a corrosão química. Os engenheiros de materiais de nossa fábrica usam a análise de elementos finitos (FEA) para prever a fluência da junta e a degradação da resistência ao longo de uma vida útil de projeto de 10 anos. Para a maioria das plantas petroquímicas europeias e norte-americanas, nossas juntas de PTFE tornaram-se a primeira escolha para resistência mecânica equilibrada, enquanto o grafite é reservado para aplicações em nichos de temperaturas extremas onde nenhum tipo de PTFE pode sobreviver. mantém estoque de ambas as famílias, e podemos co-projetar juntas compostas personalizadas que combinam a resistência química do PTFE com a tolerância ao calor do grafite usando construção laminada.
Depois de avaliar a resistência à compressão, relaxamento de fluência, propriedades de tração, resistência à ruptura e efeitos ambientais, nossa fábrica em Ningbo Kaxite Sealing Materials Co., Ltd. conclui que as juntas de PTFE geralmente fornecem resistência mecânica superior para a grande maioria das conexões de flange operando abaixo de 200°C e pressões de até 10 MPa. As juntas de grafite se destacam apenas em processos contínuos de alta temperatura acima de 260°C, mas requerem manuseio cuidadoso devido à baixa resistência ao rasgo e aos limites de oxidação. Para aplicações que exigem alta resistência mecânica e extrema resistência química, nossas juntas de PTFE reforçadas com enchimentos superam o grafite em todas as métricas, exceto na temperatura máxima de serviço. Fornecemos rotineiramente juntas de PTFE para circuitos auxiliares offshore, farmacêuticos e nucleares, onde a integridade mecânica não é negociável. Para recomendações personalizadas, solicite nossa ficha técnica de engenharia atéentrando em contato direto com Materiais de vedação Co. de Ningbo Kaxite, Ltd..
Pergunta 1: Qual junta tem maior resistência à compressão, PTFE ou grafite?
Resposta: Nos testes ASTM D695, as juntas de grafite flexíveis apresentam valores de resistência à compressão mais elevados (35-45 MPa) em comparação com as juntas de PTFE virgem (15-20 MPa). No entanto, nossa fábrica em Ningbo Kaxite Sealing Materials Co., Ltd. produz juntas de PTFE reforçadas com enchimentos de vidro ou carbono que atingem resistência à compressão de até 32 MPa, o que é suficiente para pressões de flange até Classe 900. Para a maioria das juntas aparafusadas, o limite prático de resistência à compressão é definido pela resistência ao escoamento do flange e não pela própria junta. A maior compressibilidade do grafite pode levar à perda excessiva de espessura, reduzindo a força de vedação a longo prazo.
Pergunta 2: As juntas de PTFE perdem resistência mecânica ao longo do tempo devido à fluência?
Resposta: Sim, todas as juntas não metálicas apresentam alguma fluência. Nossos testes de envelhecimento acelerado de fábrica mostram que as juntas de PTFE padrão perdem de 7 a 9% de espessura após 1.000 horas sob tensão de 40 MPa. No entanto, nossas juntas premium de PTFE com preenchimento de vidro reduzem a fluência para 4-6%, comparável ao grafite (3-5%). A grafite exibe uma porcentagem de fluência inicialmente mais baixa, mas carece de recuperação elástica, o que significa que após o ciclo de pressão as juntas de grafite não retornam, enquanto as juntas de PTFE da Ningbo Kaxite Sealing Materials Co., Ltd. recuperam até 55% da compressão, mantendo a resistência mecânica dinâmica sob carga variável.
Pergunta 3: As juntas de grafite podem suportar maior torque do parafuso sem quebrar em comparação com as juntas de PTFE?
Resposta: As juntas de grafite têm resistência à tração muito baixa (4-6 MPa), portanto, o alto torque do parafuso pode causar rachaduras nas bordas ou divisão radial, especialmente em juntas finas. As juntas de PTFE têm resistência à tração três a quatro vezes maior (14-24 MPa), permitindo-lhes suportar maior torque do parafuso sem falha mecânica. Nossa fábrica recomenda tensão máxima no parafuso de 50 MPa para grafite e 90 MPa para nossas juntas de PTFE com enchimento de vidro. Para aplicações críticas de alto torque, nossas juntas de PTFE oferecem uma margem de segurança maior contra aperto excessivo na instalação.
Pergunta 4: Como o aumento repentino de pressão afeta a resistência mecânica do PTFE versus grafite?
Resposta: Picos de pressão induzem forças rápidas de cisalhamento e extrusão. A estrutura lamelar do grafite torna-o propenso à delaminação e explosão sob surtos dinâmicos. As juntas de PTFE, devido ao seu maior módulo de cisalhamento e flexibilidade, absorvem melhor os picos de pressão. Nossa fábrica testou ambos os materiais com surtos cíclicos de 0-10 MPa em 1 segundo; as juntas de grafite falharam após 250 ciclos, enquanto nossas juntas reforçadas de PTFE sobreviveram a 1.500 ciclos. Portanto, para compressores alternativos ou linhas de fluxo pulsante, as juntas de PTFE oferecem resistência mecânica superior sob condições de sobretensão.
Pergunta 5: Existem juntas híbridas que combinam resistências mecânicas de PTFE e grafite?

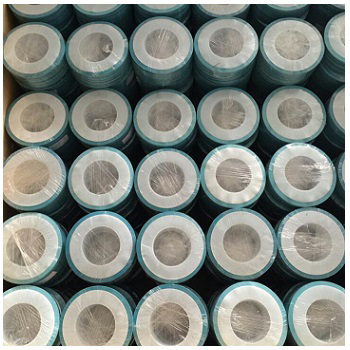

Resposta: Sim, a Ningbo Kaxite Sealing Materials Co., Ltd. fabrica juntas laminadas com uma camada de PTFE voltada para a mídia e um núcleo de grafite para dissipação de calor. Este projeto utiliza sinergicamente a resistência à tração e a resistência química do PTFE com a resistência à fluência do grafite. Nossa fábrica também produz juntas de envelope de PTFE com inserção de grafite. Os testes de resistência mecânica mostram que os projetos híbridos alcançam 85% da retenção de carga do grafite puro a 300°C, mantendo a resistência à explosão do PTFE. Entre em contato com nossa fábrica para obter soluções de engenharia personalizadas com base em seu ciclo de trabalho de pressão-temperatura.
